ROHDE&SCHWARZ FSC6 – SPEC 요약
1. 기본 성능(Spectrum Analyzer Core Specs)
| 항목 | 내용 |
|---|---|
| 주파수 범위(Frequency Range) | 9 kHz ~ 6 GHz |
| DANL (Displayed Average Noise Level) | 기본: ~ –146 dBm / 프리앰프 옵션(FSC-B22): ~ –161 dBm |
| 레벨 측정 불확도(Level Measurement Uncertainty) | ≤ 1 dB |
| 位상잡음(Phase Noise) | ≈ –120 dBc/Hz 이하 |
| 해상도 대역폭(RBW) | 10 Hz ~ 3 MHz |
| VBW(비디오 대역폭) | RBW와 연동(모델 옵션에 따라 동일 설정 가능) |
| 최대 입력 레벨 | 모델 기준 +30 dBm 수준(일반적인 R&S FSC 시리즈 스펙 기반) |

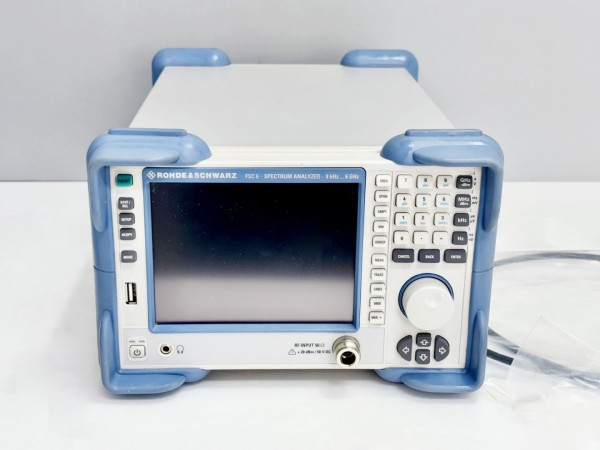

2. 하드웨어 & 디자인(Hardware / Mechanical)
| 항목 | 내용 |
|---|---|
| 크기(Dimensions) | 233 × 158 × 350 mm |
| 무게(Weight) | 약 4.5 kg |
| 랙 설치 규격 | 1/2 19-inch → 동일 크기 2대 병렬 설치 가능 |
| 디스플레이 | 고해상도 컬러 LCD |
3. 기능(Measurements & Features)
| 기능 항목 | 지원 여부 |
|---|---|
| Harmonics(고조파 분석) | O |
| AM Modulation Depth | O |
| ACLR(Adjacent Channel Leakage Ratio) | O |
| Channel Power | O |
| Occupied Bandwidth(OBW) | O |
| Limit Line / Pass-Fail Test | O |

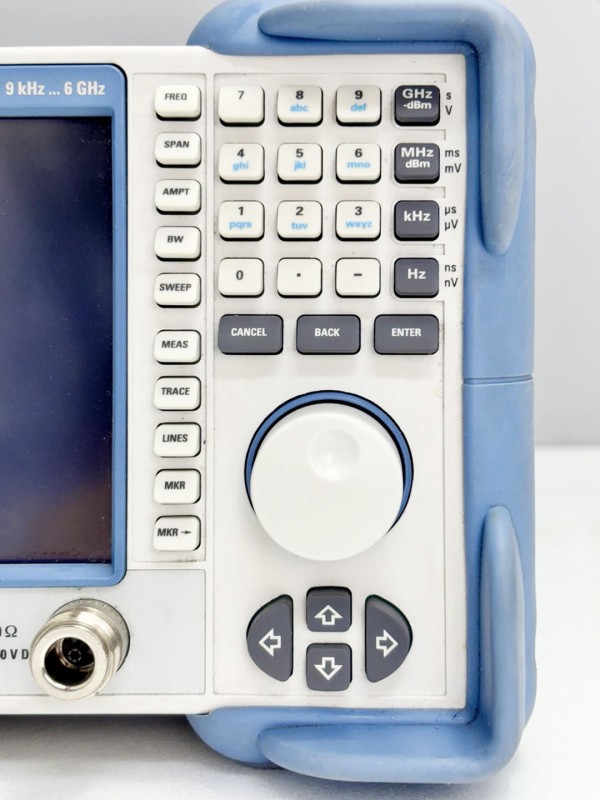

| Softkey UI / 직관적 패널 구성 | O |
| Tracking Generator(TG) | 모델 옵션(FSC6-TG에만 포함) |

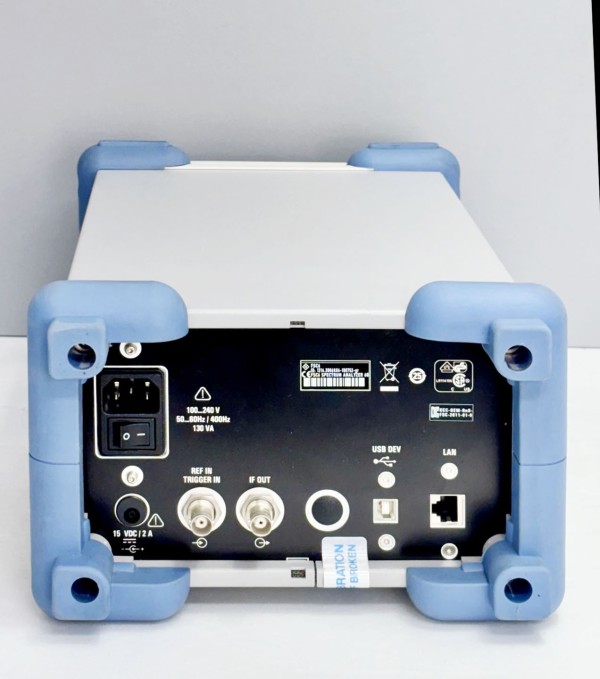

4. 연결성 & 소프트웨어(Connectivity & Software)
| 항목 | 내용 |
|---|---|

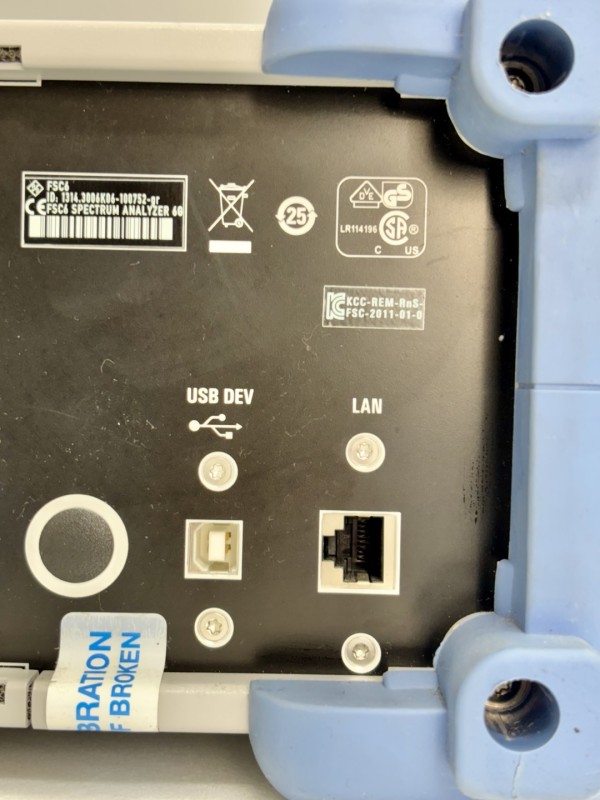

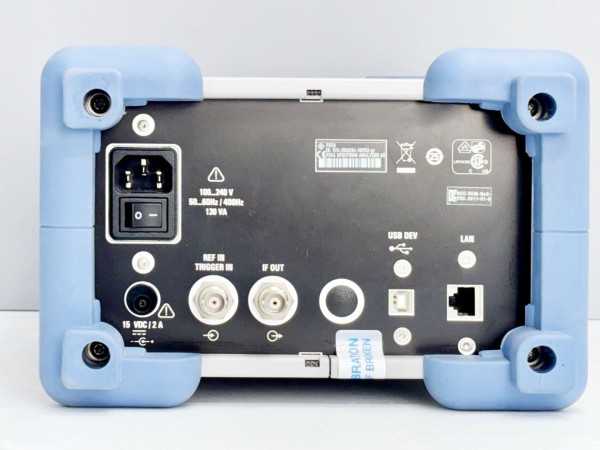

| PC 연결 | USB / LAN |
| 원격제어(Remote Control) | SCPI 지원 |
| 데이터 관리 | FSCView Software / Excel Export / ASCII Export / Screenshot 저장 |
| 오토 테스트 환경 구축 | O (SCPI 기반 자동화 가능) |
5. 옵션(Options)
| 옵션명 | 내용 |
|---|---|
| FSC-B22 Preamplifier | DANL 성능 대폭 향상(–161 dBm 수준) |
| Tracking Generator(TG) | FSC6-TG 모델에서 제공 |
| 기타 R&S 공통 옵션 | 마커 기능, 고급 필터 옵션 등(시리즈별) |
6. 모델 구성(Model Variants)
| 모델명 | 주파수 | TG | 특징 |
|---|---|---|---|
| FSC3 | 9 kHz – 3 GHz | X | Wi-Fi 2.4 GHz 중심 실험용 |
| FSC3-TG | 9 kHz – 3 GHz | O | 필터/안테나 주파수 특성 측정 |
| FSC6 | 9 kHz – 6 GHz | X | LTE / 5 GHz WLAN 측정 가능 |
| FSC6-TG | 9 kHz – 6 GHz | O | RF 개발·QC 환경에서 최적 |
