| [내전압/절연저항] KIKUSUI TOS5101 기쿠수이 절연내압시험의 표준 [중고 계측기 렌탈 판매] | |
|---|---|
| 작성자 관리자 작성일 25-11-13 09:26 조회수 105 | |
| 참고링크 | https://blog.naver.com/sktmzja2841/224073392207 61회 연결 |
본문
KIKUSUI TOS5101 Specification Summary
| 구분 | 사양 (Specification) |
|---|---|
| 출력 전압 (Output Voltage) | 0~5 kV / 0~10 kV (AC/DC 선택 가능) |
| AC 정격 출력 (AC Max Rating) | 500 VA / 10 kV, 50 mA |
| DC 정격 출력 (DC Max Rating) | 50 W / 10 kV, 5 mA |
| 전압 조정률 (Voltage Regulation) | AC: ≤15% / DC: ≤3% |
| 리플 전압 (Ripple) | DC 시 약 100~200 Vp-p (부하 상태에 따라 다름) |
| 출력 파형 (Waveform) | 상용 전원파 (Commercial Sine Wave) |
| 스위칭 (Switching) | Zero Turn-On 방식 (제로 크로스 스위치) |
| 출력 전압계 (Voltmeter) | 디지털 5kV/10kV 풀스케일, ±1.5% 정확도 |
| 출력 전류계 (Ammeter) | 디지털 표시, ±(5% + 20μA) 정확도 |
| 판정 방식 (Pass/Fail) | Window Comparator (상/하한 전류 설정 가능) |
| 전류 설정 범위 (Cutoff Range) | AC: 0.1~55 mA / DC: 0.1~5.5 mA |
| 시험 시간 (Test Time) | 0.5~999초 설정 가능, ±20 ms 정확도 |
| 보호 기능 (Safety Features) | Key Lock, Interlock, 대형 DANGER 램프, 자동 방전 (DC 시), 제로 턴온 스위치 |

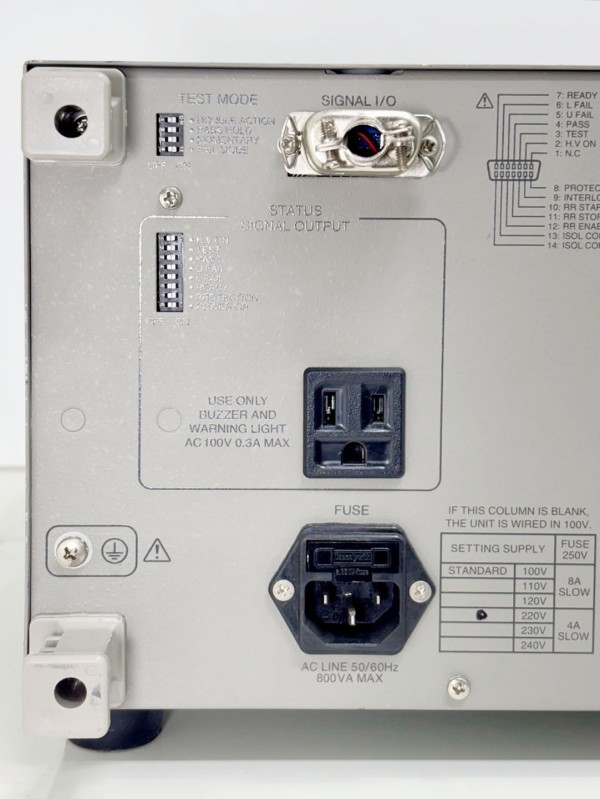

| 전원 요구사항 (AC Line Power) | 100~240V ±10%, 50/60 Hz, 약 600 VA |
| EMC 규격 (EMC Compliance) | EN 61326-1 / EN 61000-3-2 / EN 61000-3-3 |
| 환경 조건 (Environment) | 사용온도 5~35°C / 습도 20~80% RH |
| 보관온도 (Storage Temp) | -20~70°C 이하 |
| 크기 (Dimensions) | 430(W) × 177(H) × 370(D) mm |
| 무게 (Weight) | 약 21~24 kg (전원 전압에 따라 차이) |
| 부속품 (Accessories) | 고전압 테스트 리드 TL01-TOS (5 kV) / TL03-TOS (10 kV) |
| 기능 요약 (Key Functions) | AC/DC 절연 시험, 자동 방전, PASS/FAIL 자동 판정, 디지털 표시, 컴팩트 사이즈 |
요약하자면 KIKUSUI TOS5101은
AC 10kV / DC 10kV 절연시험,
50mA 정격 출력,
Window Comparator 판정,
DC 자동 방전 기능을 갖춘
**고정밀·고신뢰성 절연내압시험기(HiPot Tester)**입니다.
특히 전기차, 의료기기, 가전제품, 전력전자 등 절연 신뢰성이 중요한 산업에서 널리 사용됩니다.
