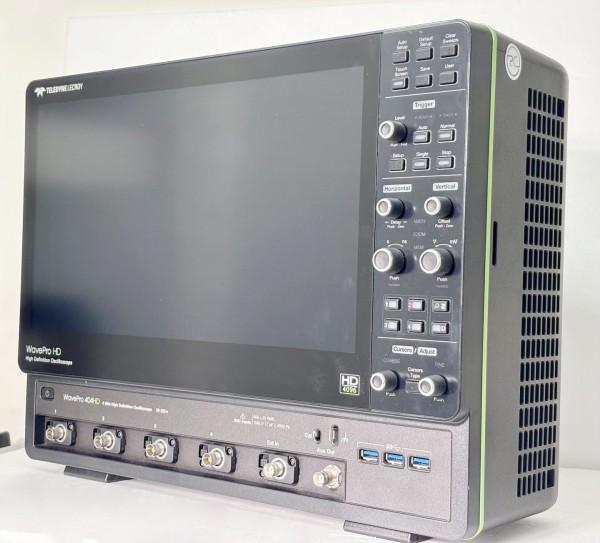

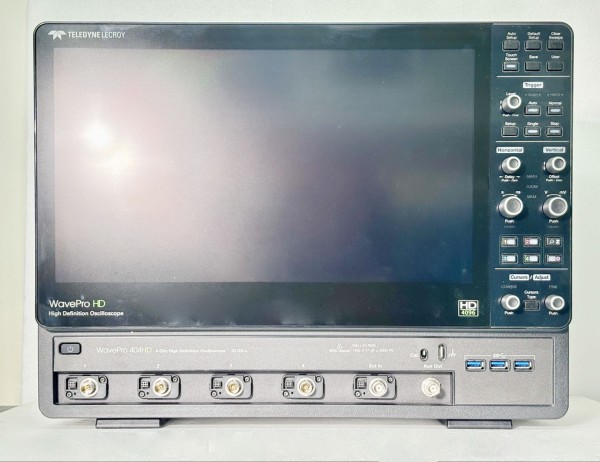

LeCroy WavePro HD SPEC 요약

1. 기본 성능

해상도(Resolution): 12-bit (HD4096 High Definition Technology)

대역폭(Bandwidth): 2.5 GHz / 4 GHz / 6 GHz / 8 GHz 모델 제공

샘플링 속도(Sampling Rate): 최대 20 GS/s

획득 메모리(Acquisition Memory): 최대 5 Gpts

시간축 지터(Timebase Jitter): 60 fs

Gain 정확도(Gain Accuracy): ±0.5%

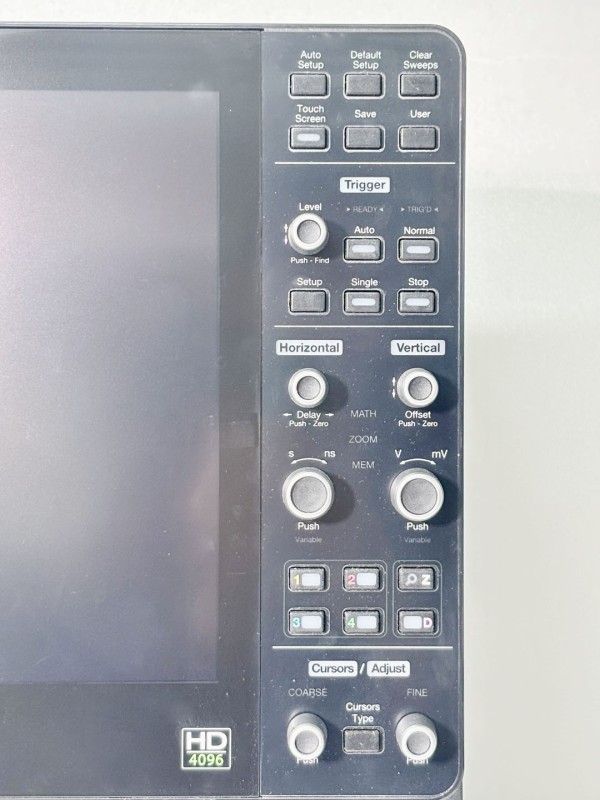

2. 디스플레이 / UI

화면 크기: 15.6"

해상도: 1900 × 1080 Full HD

터치 인터페이스: 정전식 터치 (MAUI with OneTouch UI)

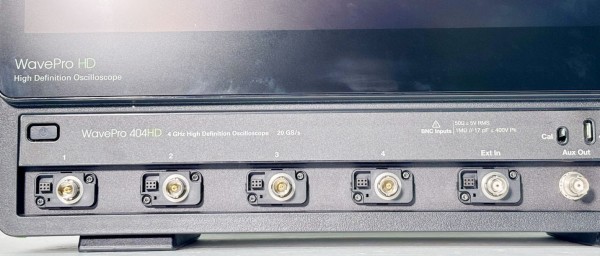

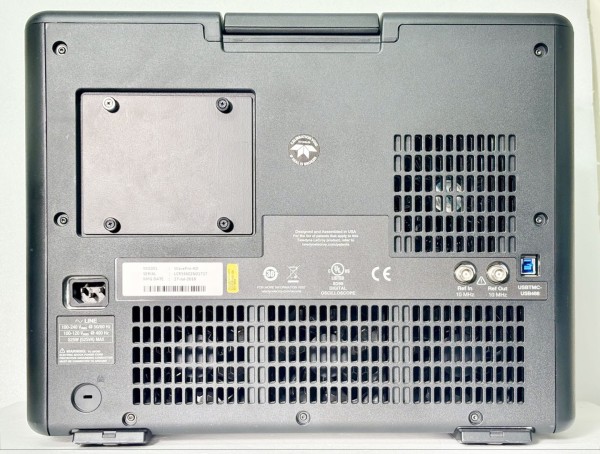

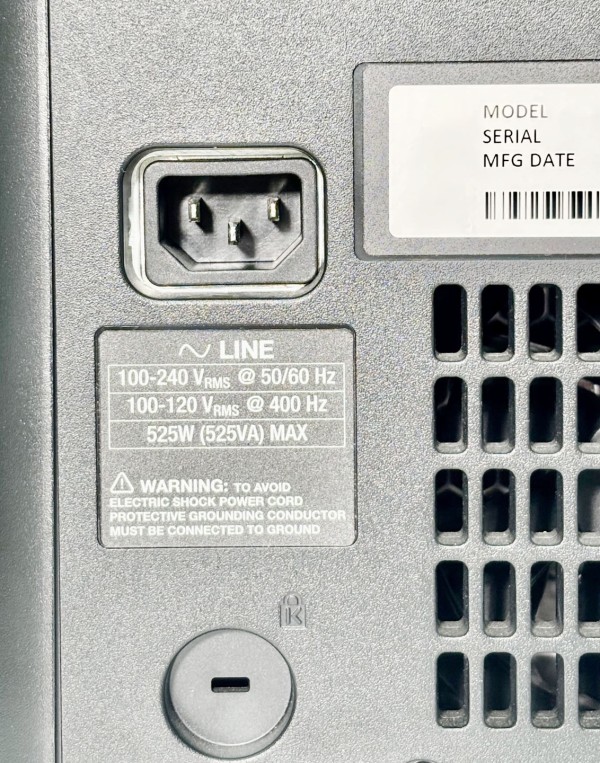

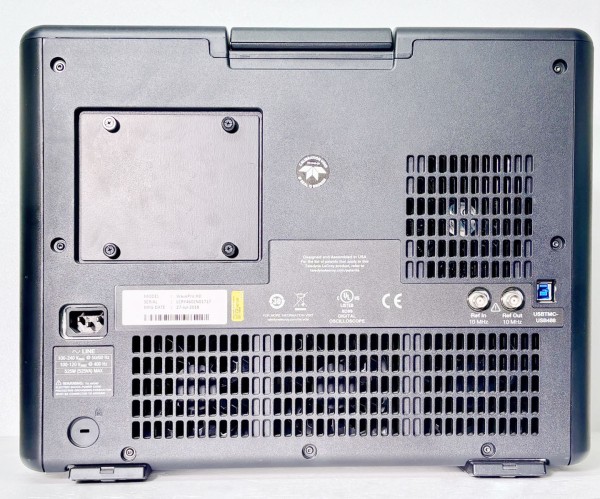

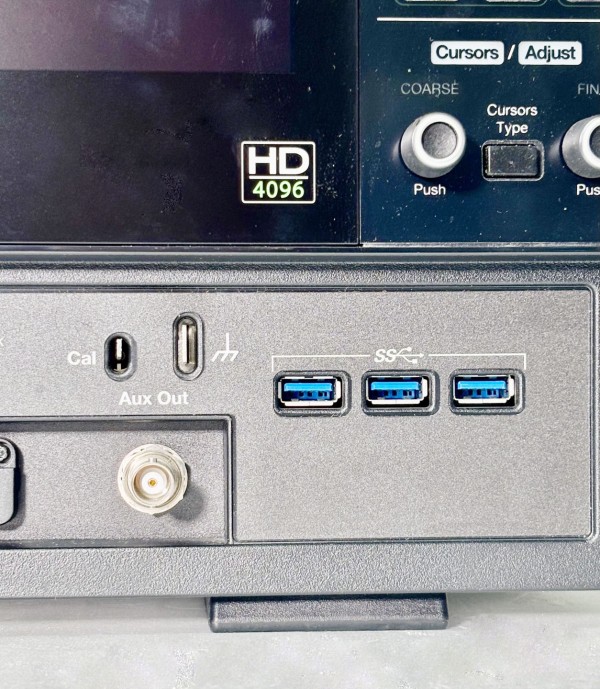

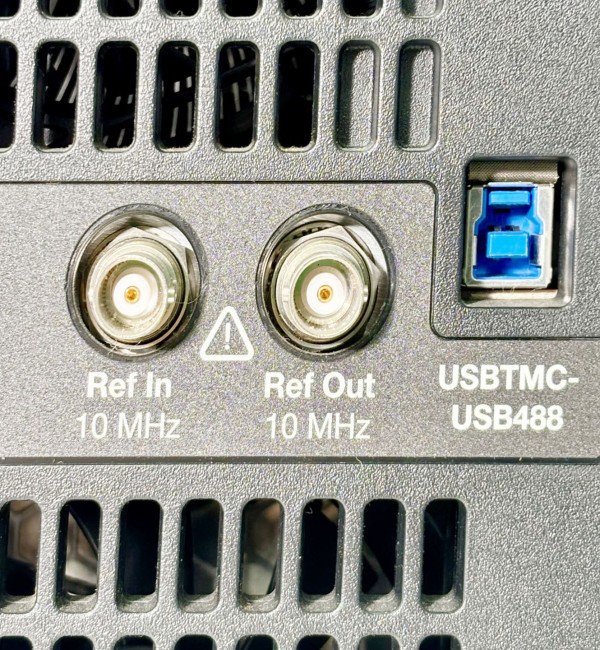

3. 입력 / 인터페이스

입력 커넥터: ProBus2 (새로운 High-Bandwidth Probe Interface)

대역폭 지원: 최대 8 GHz

호환성: 기존 ProBus 프로브와 직접 호환

입력 임피던스: 50 Ω / 1 MΩ coupling 모드 모두 지원

직접 연결: 50Ω 동축 케이블 직접 연결 가능

4. 분석 기능

SDAIII CompleteLinQ: 고속 시리얼 데이터 분석 패키지

아이 다이어그램 / 지터 분석 지원

QualiPHY: 프로토콜·규격 자동화 테스트

전력 무결성(Power Integrity, PI) 분석 기능 포함

EMC/EMI Pulse Parameter 패키지 지원

Low-Speed Serial Decode: CAN, LIN 등 다양한 버스 가능

수학 / 통계 / 파형 분석 기능 대량 내장

5. 성능 특징

12-bit 고해상도를 위해 대역폭·샘플레이트 다운 없이 항상 12-bit 유지

고해상도에서도 낮은 노이즈 플로어 유지

긴 파형에서도 빨라진 탐색 속도

고속 신호 특성화에 필요한 지터 플로어가 매우 낮음

6. 사용 분야

전력 무결성(PI) 분석

고속 디지털 신호 분석 (PCIe, DDR, USB4 등)

반도체·RF·통신 회로 분석

자동차 전장 및 센서 분석

EMI/EMC 시험·파형 분석

연구소·대학 실험

전력전자·스위칭 전원(SMPS) 개발
