| [전력분석기] YOKOGAWA WT3000E & CT200 고조파·플리커·대전류까지 [중고 계측기 렌탈 판매] | |
|---|---|
| 작성자 관리자 작성일 25-11-18 11:28 조회수 67 | |
| 참고링크 | https://blog.naver.com/sktmzja2841/224079726486 40회 연결 |
본문

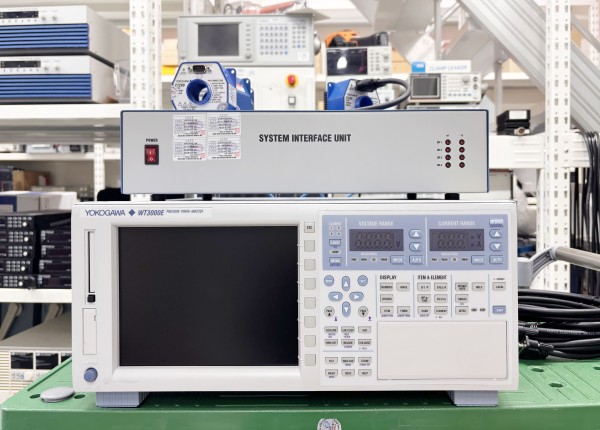

YOKOGAWA WT3000E SPEC 요약
| 항목 | 스펙 |
|---|---|
| 기본 전력 정확도 | ±(읽기값의 0.01% + 레인지의 0.03%) |
| 기본 전력 Accuracy(일반 스펙) | ±0.02% of reading |
| 주파수 범위 | DC ~ 1 MHz |
| 전류 입력(Direct Input) | 0.5 / 1 / 2 / 5 / 10 / 20 / 30 A |
| 소전류 입력(mA Range) | 5 / 10 / 20 / 50 / 100 / 200 / 500 mA |
| 외부 센서 입력 | 50 mV ~ 10 V |
| 역률(PF) 오차 | cos φ=0 조건에서 S의 0.03% |
| 업데이트 속도(Data Update Rate) | 50 ms ~ 20 s |
| 유효 입력 범위(Eff. Input Range) | 1% ~ 130% |
| 최대 입력 엘리먼트 | 4채널 |
| 동시 측정(멀티유닛) | 장비 2대 구성 시 최대 8채널 |

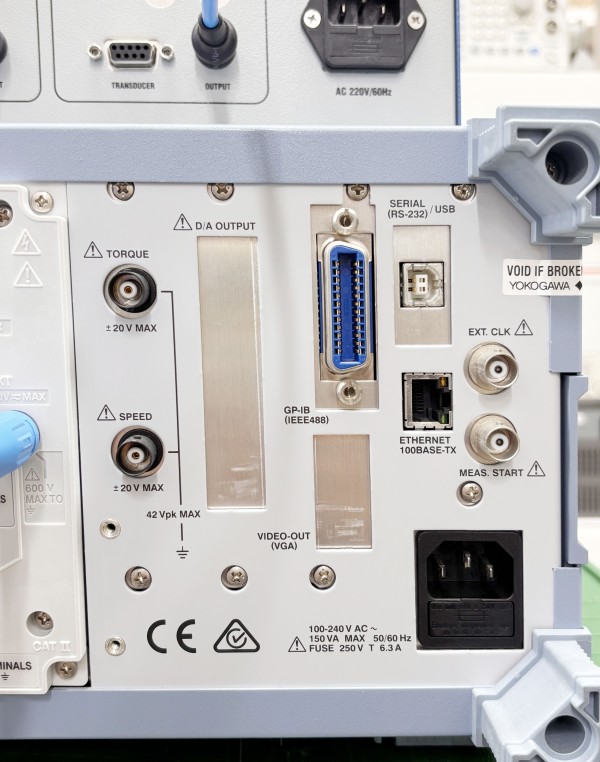

| 지원 통신 | GP-IB / RS-232 / USB / Ethernet |
| 고급 기능 | FFT 분석, Waveform 계산, Harmonic(IEC61000-3-2, 3-12), Flicker(3-3, 3-11) |

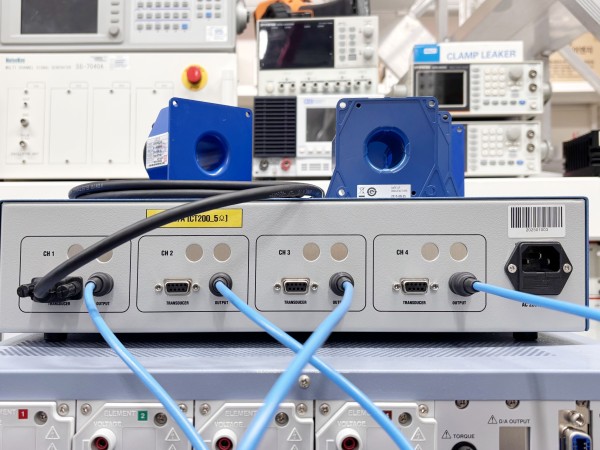

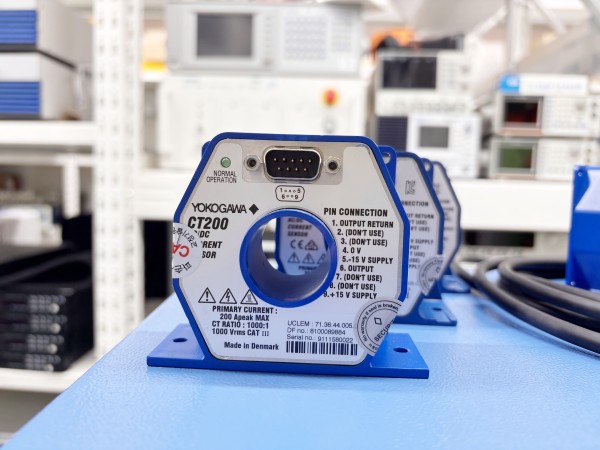

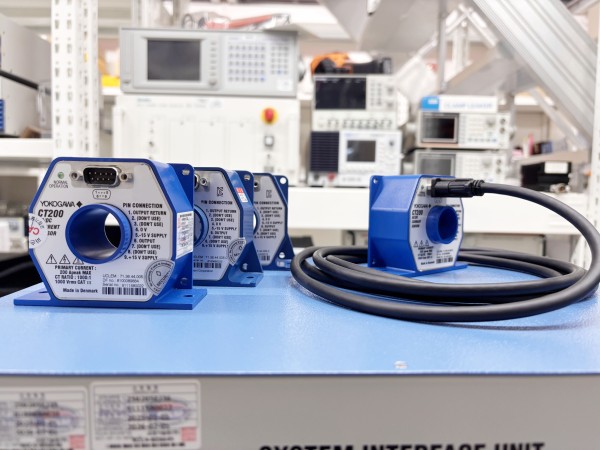

YOKOGAWA CT200 SPEC 요약
| 항목 | 스펙 |
|---|---|
| 전류 범위(Current Range) | 0 ~ 200 A (DC) / 200 Apeak (AC) |
| 측정 주파수 범위(Frequency Range) | DC ~ 500 kHz (–3 dB) |
| 기본 정확도(Accuracy) | ±(0.05% of reading + 30 µA) |
| 센서 타입 | AC/DC 전류 센서 (비접촉 타입) |
| 용도 | EV, 인버터, 모터, 배터리, 산업용 대전류 측정 |
