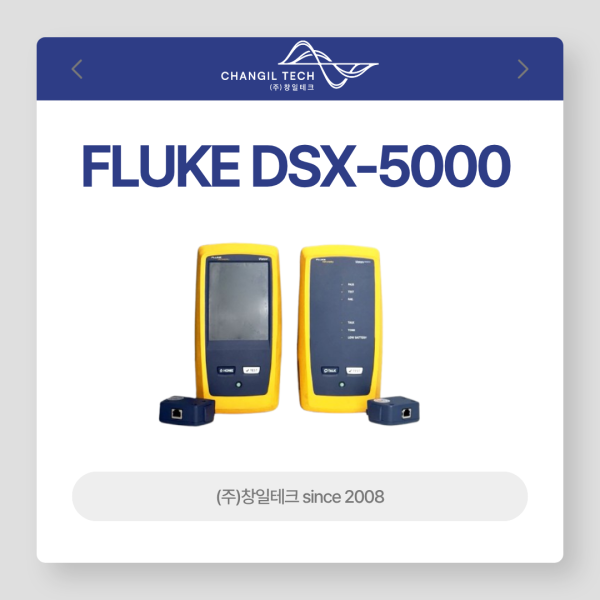

1. 기본 성능(Performance)

사용 용도: 구리 케이블 인증(Copper Cable Certification), 10 Gigabit Ethernet까지 지원

지원 케이블 등급:

TIA: Cat 3, 4, 5, 5e, 6, 6A (100 Ω)

ISO/IEC: Class C, D, E, EA, F, FA (100 Ω / 120 Ω)

최대 주파수(Max. Frequency): 1200 MHz (1.2 GHz)

Autotest 속도:

Cat 5e/6, Class D/E: 양방향 9초

Cat 6A, Class EA: 양방향 10초

2. 정확도 및 표준(Accuracy & Standards)

정확도 등급(Accuracy Level):

TIA 1152 Level IIIe 이상

IEC 61935-1 Level IV 및 초안(Level V) 이상

ISO/IEC WG9 IEC 61935-1 제안 Level V Accuracy(1000 MHz) 준수

PoE 관련 저항 불평형(Resistance Unbalance) 표준 지원:

IEC 61935-1, IEC 11801-1-4

IEEE 802.3af, 802.3at

ANSI/TIA/EIA-568-C.2

3. 지원 측정 파라미터(Test Parameters)

선택한 테스트 표준에 따라 측정 주파수 범위·항목이 결정되며, 대표적으로 다음을 지원합니다.

Wire Map

Length, Propagation Delay, Delay Skew

DC Loop Resistance

Insertion Loss (Attenuation)

Return Loss (RL)

NEXT, PS NEXT

ACR-N, ACR-F(ELFEXT), Power Sum ACR-F

Power Sum ACR-N

PS ANEXT (Power Sum Alien NEXT)

PS AACR-F (Power Sum Alien ACR-F)

4. 길이·지연·저항 측정 사양(Length / Delay / Resistance)

길이(Length of Twisted Pair)

리모트 없이: 최대 800 m, 해상도 0.1 m,

0~150 m: ±(0.3 m + 2%)

150~800 m: ±(0.3 m + 4%)

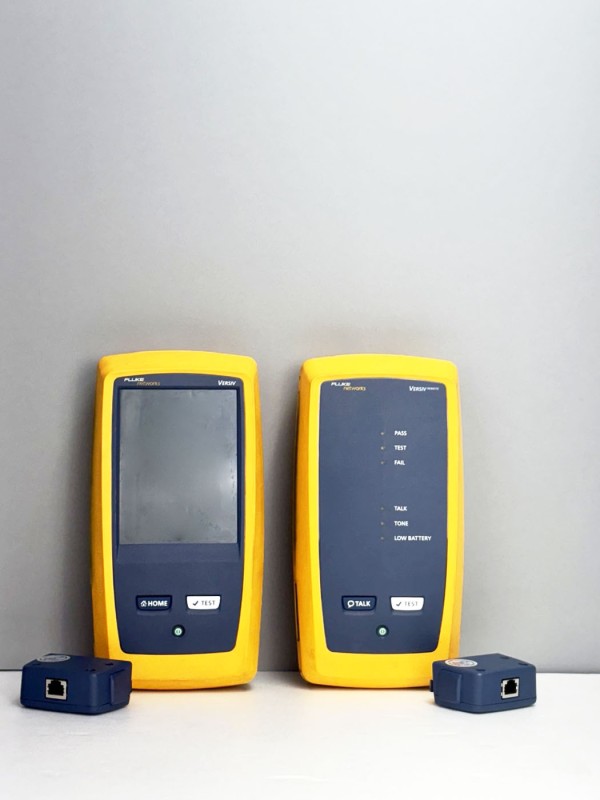

리모트 사용 시: 최대 150 m, 해상도 0.1 m,

±(0.3 m + 2%)

전파 지연(Propagation Delay)

리모트 없이: 0~4000 ns, 해상도 1 ns

리모트 사용 시: 0~750 ns, 해상도 1 ns

Delay Skew

범위: 0~100 ns, 해상도 1 ns, 정확도 ±10 ns

DC Loop Resistance

범위: 0~540 Ω, 해상도 0.1 Ω, 정확도 ±(1 Ω + 1%)

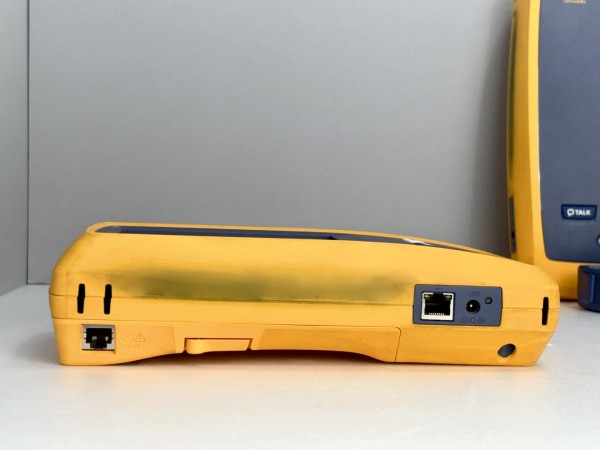

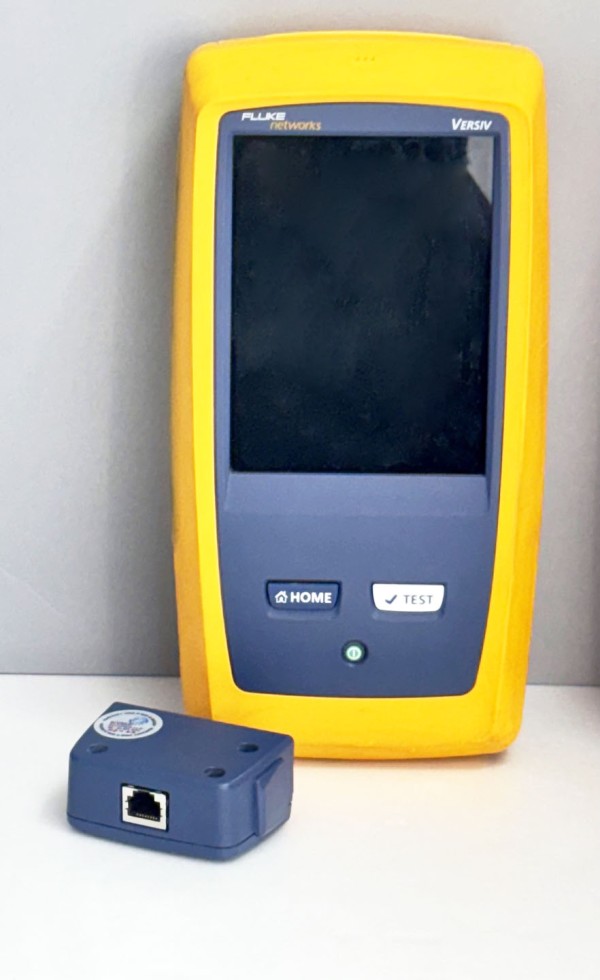

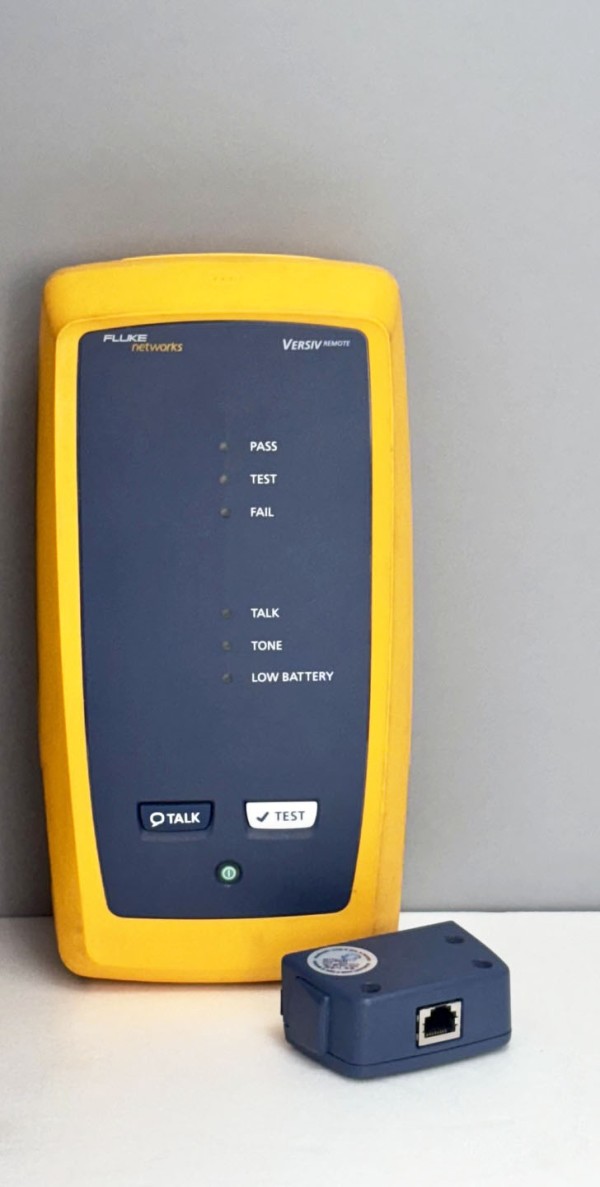

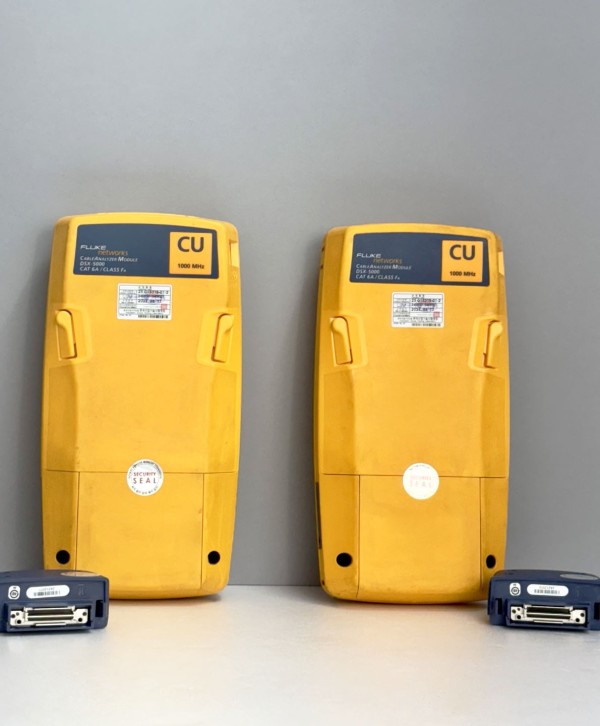

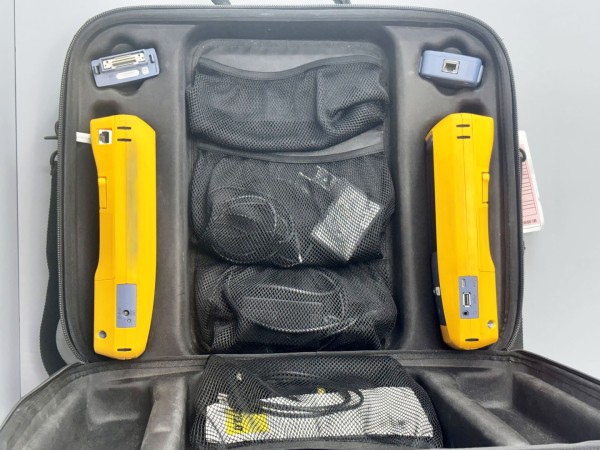

5. 하드웨어 / 외형(Hardware / Physical)

디스플레이: 5.7인치 LCD, 정전식 터치스크린(Capacitive Touchscreen)

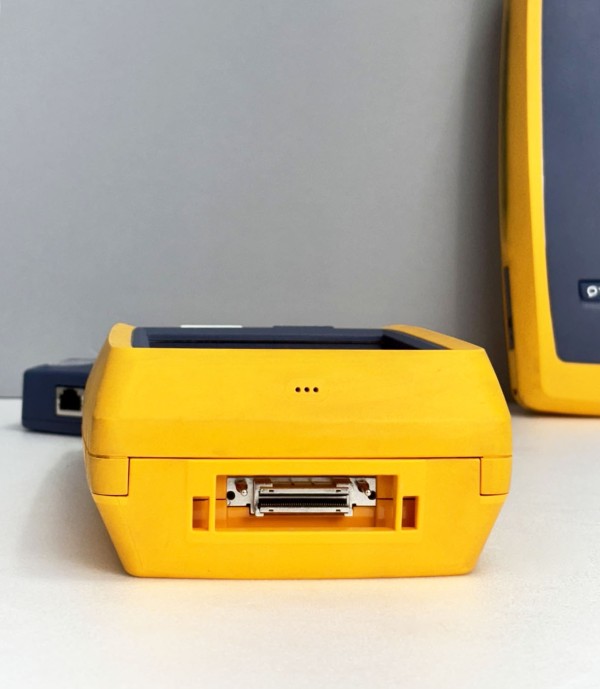

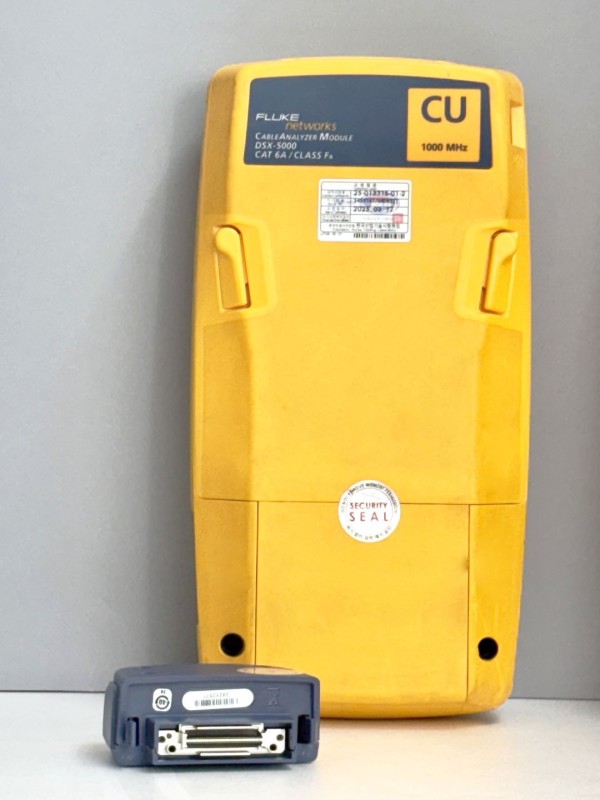

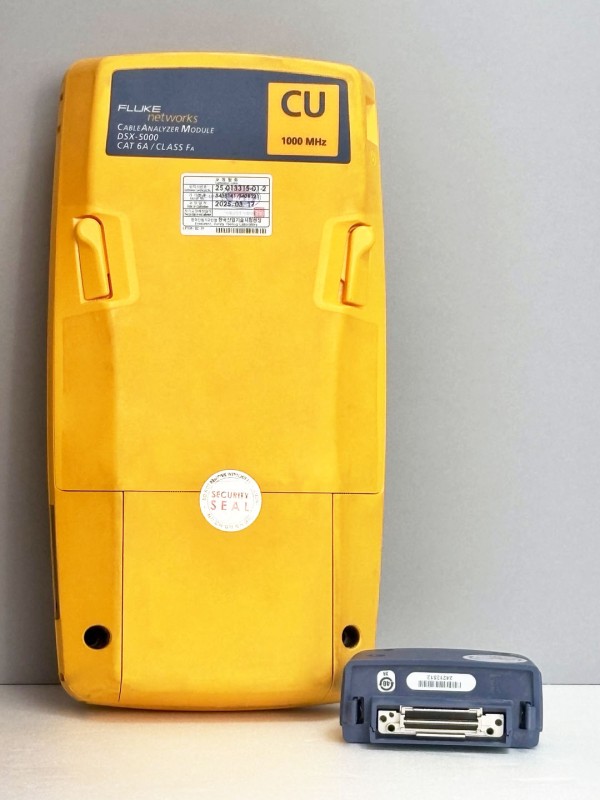

인터페이스 어댑터:

Permanent Link: Shielded RJ45 (옵션 TERA Plug)

Channel: Shielded RJ45 (옵션 TERA Jack)

재질: 고강도 플라스틱 + 충격 흡수 오버몰드

크기(메인 + 모듈 + 배터리):

약 6.67 × 13.33 × 27.94 cm (2.625" × 5.25" × 11.0")

무게: 약 1.28 kg (3 lb 5 oz)

6. 전원 / 배터리(Power)

배터리: 리튬이온(Li-ion) 7.2 V

사용 시간: 약 8시간(typical)

충전 시간(전원 OFF 기준): 10% → 90%까지 약 4시간

7. 환경 / 안전(Environment & Safety)

동작 온도: 0°C ~ 45°C

보관 온도: –20°C ~ 50°C

습도:

0~90% (0~35°C)

0~70% (35~45°C)

진동: Random, 2 g, 5~500 Hz

낙하: 모듈/어댑터 장착 여부와 관계없이 1 m Drop Test

안전 규격: CSA 22.2 No.61010, IEC 61010-1 2판 + A1, A2

EMC: EN 61326-1

사용 고도: 최대 4,000 m

8. 소프트웨어 / 기능(Software & Features)

플랫폼: Versiv™

프로젝트 관리: ProjX™ Management System

UI: Taptive™ 터치 UI

결과 관리: LinkWare™ Cable Test Management Software, LinkWare Live 클라우드

저장 용량: 최대 약 12,000개 테스트 결과(그래픽 포함)

전용 진단: Dedicated Diagnostics

크로스톡·Return Loss·Shield Fault 위치 그래픽 표시

특허 AC 방식 Shield Distance 측정
