1️⃣ 기본 개요 (Overview)
-

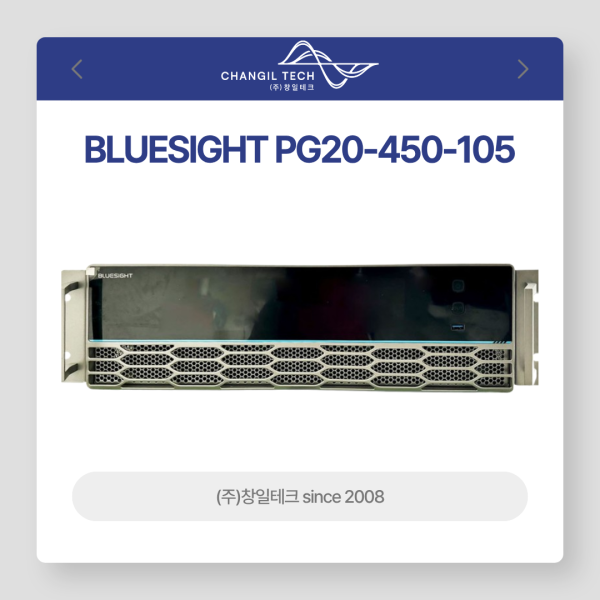

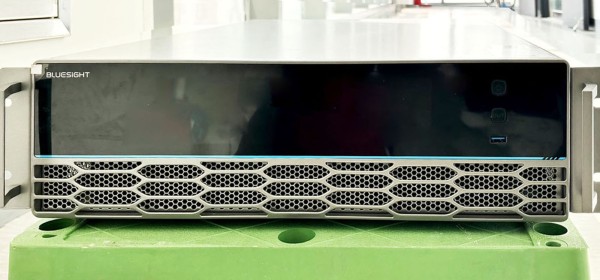

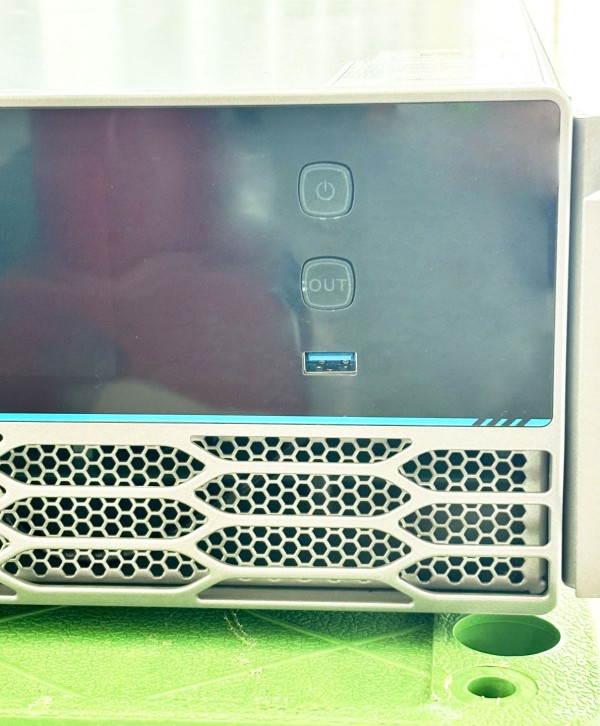

제품명: BLUESIGHT PG20-450-105
-
제품군: Programmable Feedback AC Source
-
용도:
-
AC 전원공급기 (AC Power Supply)
-
그리드 시뮬레이터 (Grid Simulator / AC Grid Simulator)
-
인버터, ESS, EV, 전력전자 시험용
-
그리드 포밍 시뮬레이터 (Grid Forming Simulator)
-

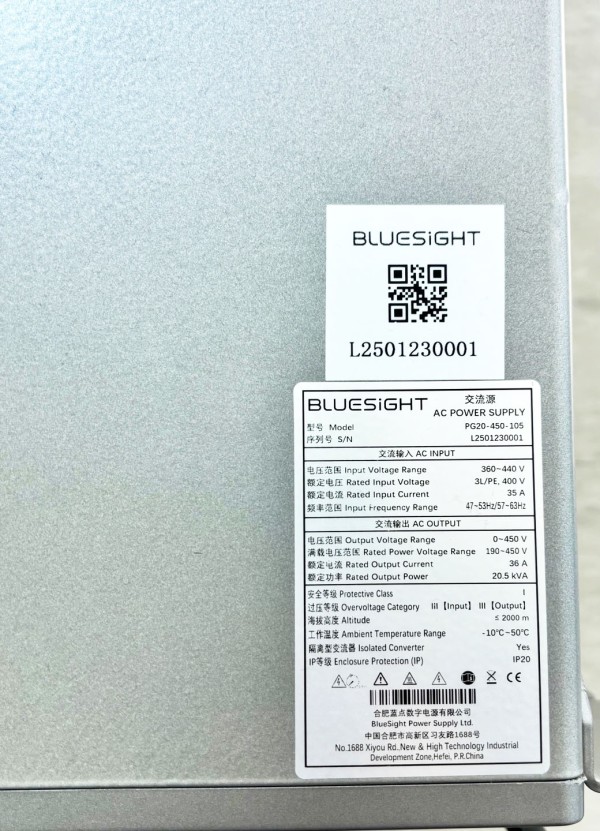

2️⃣ 전기적 사양 (Electrical Specifications)
| 항목 | 사양 |
|---|---|
| 정격 출력 전압 | 150 ~ 450 VL-N |
| 정격 출력 전력 | 모델명 기준 20 kVA급 |

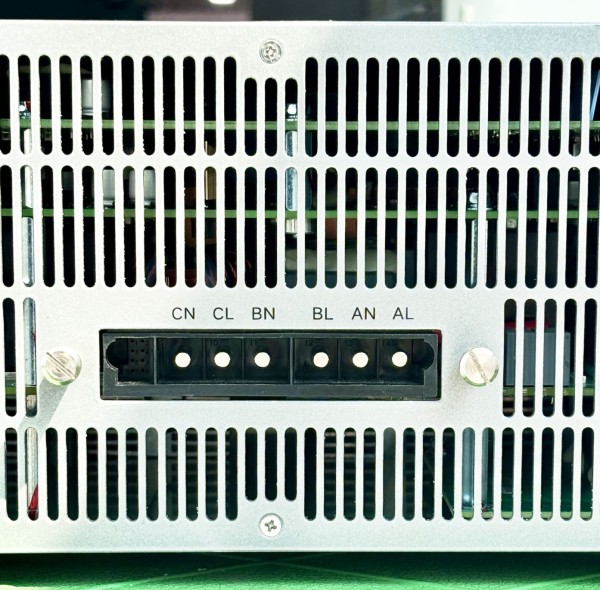

| 출력 모드 | 단상 / 삼상 / 삼상 4선 |

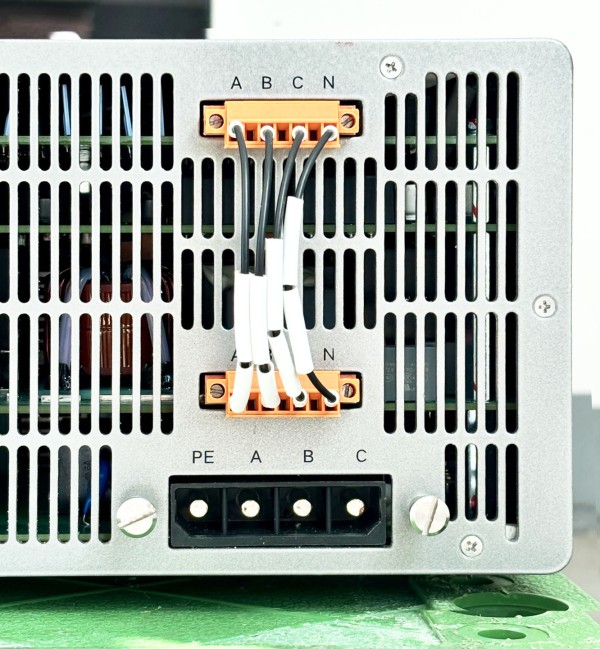

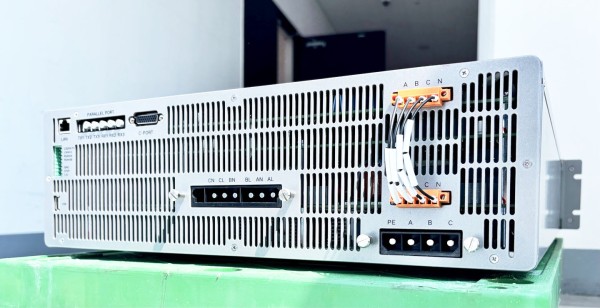

| 입·출력 연결 방식 | 입력: 삼상 / 삼상 4선출력: 삼상 / 삼상 4선 |
| 최대 효율 | 최대 91% |
| 역률 (PF) | ≥ 0.99 (정격 부하) |
| 입력 역률 | ≥ 0.99 |
3️⃣ 출력 특성 (Output Characteristics)
???? 출력 파형
-
사인파 (Sine)
-
삼각파 (Triangle)
-
사각파 (Square)
-
사다리꼴 (Trapezoid)
-
펄스 (Pulse)
???? 출력 주파수
-
범위: 0.01 Hz ~ 200 Hz
-
정확도: ±0.01% F.S
-
분해능: 0.01 Hz
-
주파수 변동: ≤ 0.1% F.S
???? 출력 왜율
-
THD ≤ 0.5% (순수 저항 부하 기준)
4️⃣ 전압·전류 정밀도 (Accuracy)
???? AC 출력
-
전압 정확도: ±0.1% F.S
-
전압 분해능: 0.01 V
-
전류 정확도: ±0.1% F.S
-
전류 분해능: 0.01 A
-
전압/전류 상승·하강 시간: 1 ms ~ 1000 s
-
과도 응답 시간: ≤ 5 ms (무부하 → 부하)
???? DC 출력
-
전압 리플: ≤ 10 mV
-
전류 리플: ≤ 10 mA
-
과도 응답 시간: ≤ 5 ms
5️⃣ 응답 성능 (Dynamic Performance)
| 항목 | 사양 |
|---|---|
| 전압 응답 속도 | 수백 μs (마이크로초 단위) |
| 시스템 응답 시간 | ≤ 1 ms |
| 부하 과도 응답 | ≤ 5 ms |
6️⃣ 부하 및 그리드 대응 성능
-
RLC Load Mode 지원
-
3상 3선식
-
3상 4선식
-
-
약한 계통 대응
-
SCR < 1.2 환경에서도 정상 동작
-
-
그리드 포밍(Grid Forming) 시험 가능
7️⃣ 확장성 및 구조 (Scalability & Design)
-
모듈식 설계 (Modular Design)
-
유지보수 용이
-
병렬 연결 지원
-
최대 3MVA 이상 확장 가능
-
8️⃣ 제어 및 통신 (Control & Communication)
| 항목 | 사양 |
|---|---|
| 프로그래밍 모드 | List, Wave, Step, Pulse, Advanced, Auto |
| 시퀀스 해상도 | 1초 단위 / 30분 단위 설정 |

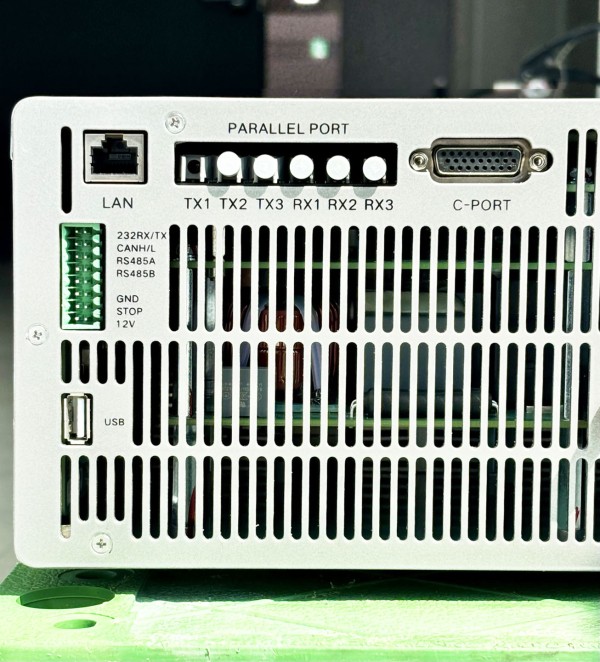

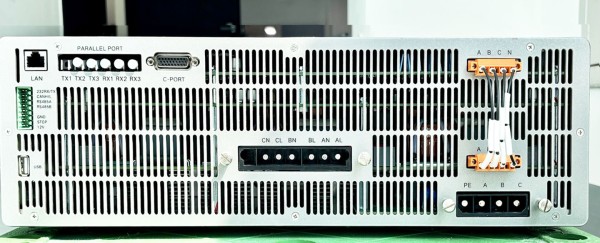

| 통신 인터페이스 | RS232, RS485, USB, LAN |
