TAKASAGO EWL-4000 SPEC 요약

1. 기본 개요

• 모델명: TAKASAGO EWL-4000

• 장비 유형: AC 전자부하 (AC Electronic Load)

• 정격 부하 용량: 최대 4,000W (4kW)

2. 입력 전압 / 전류 사양

• 전압 범위 (Voltage Range)

  • 150V Range: 약 14 ~ 150 Vrms

  • 300V Range: 약 14 ~ 300 Vrms

• 전류 범위 (Current Range)

  • Lo Range: 최대 20A

  • Hi Range: 최대 40A

• 주파수 범위 (Frequency Range)

  • 약 40Hz ~ 72Hz

3. 부하 동작 모드

• CC 모드 (Constant Current, 정전류)

• CR 모드 (Constant Resistance, 정저항)

• CP 모드 (Constant Power, 정전력)

→ 시험 목적에 따라 다양한 부하 조건 설정 가능

4. 파형 지원

• SIN (Sine Wave, 정현파)

• ARB (Arbitrary Waveform, 임의 파형)

→ 인버터, UPS, 발전기 등 비선형 부하 시험 대응

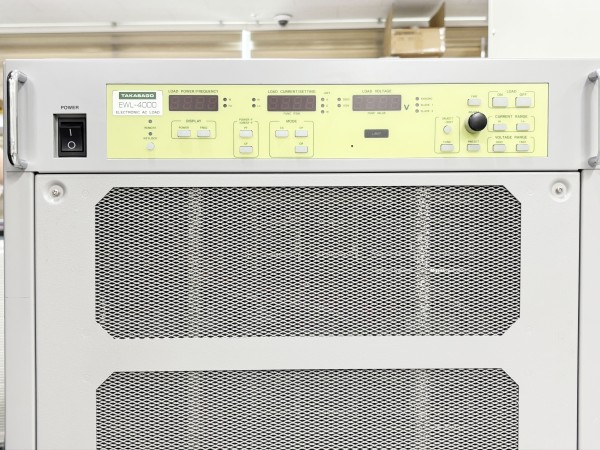

5. 측정 항목 및 표시

• 전압 측정 (Voltage Measurement)

• 전류 측정 (Current Measurement)

• 전력 측정 (Power Measurement)

• 주파수 측정 (Frequency Measurement)

• 역률 표시 (PF, Power Factor)

6. 보호 기능 (Protection Function)

• 과전류 보호 OCP (Over Current Protection)

• 과전압 보호 OVP (Over Voltage Protection)

• 과온 보호 (Over Temperature Protection)

• 내부 전원 이상 보호

• 부하 입력 이상 감지

• 이상 발생 시 자동 LOAD-OFF

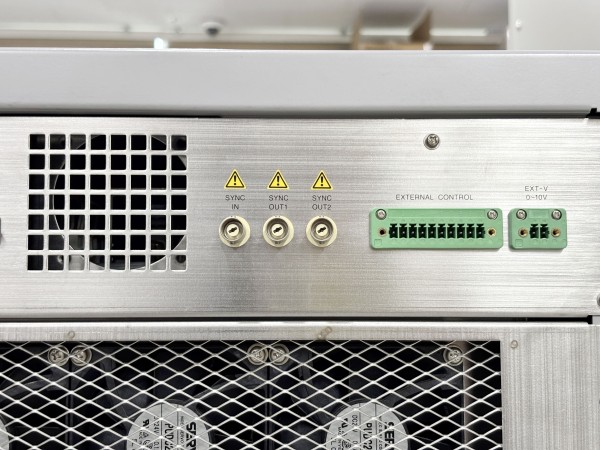

7. 통신 및 제어

• RS-232C (D-SUB 9핀)

• RS-485 (RJ-45 × 2)

• ASCII 명령 기반 제어

• REMOTE 제어 시 패널 자동 KEYLOCK

→ 자동화 시험 시스템 구성에 최적

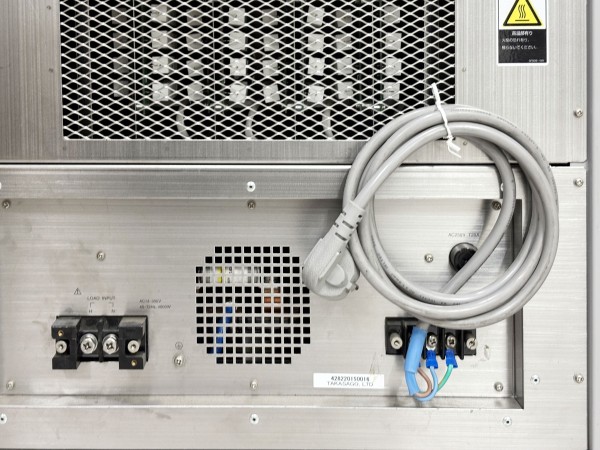

8. 전원 사양

• 입력 전원: AC 85 ~ 250 Vrms

• 주파수: 45 ~ 66Hz

• 입력 전류: 15A 이하

• 역률: 0.95 이상

9. 냉각 방식

• 강제 공냉 방식 (Fan Cooling)

10. 물리적 사양

• 크기 (W × H × D):

  • 약 500 × 1017 × 701 mm

• 중량: 약 125 kg

11. 활용 분야

• AC 전원 장치 시험

• 인버터 출력 시험

• UPS / 발전기 부하 시험

• 연구소·개발실 전원 신뢰성 평가

• 자동화 시험 환경
