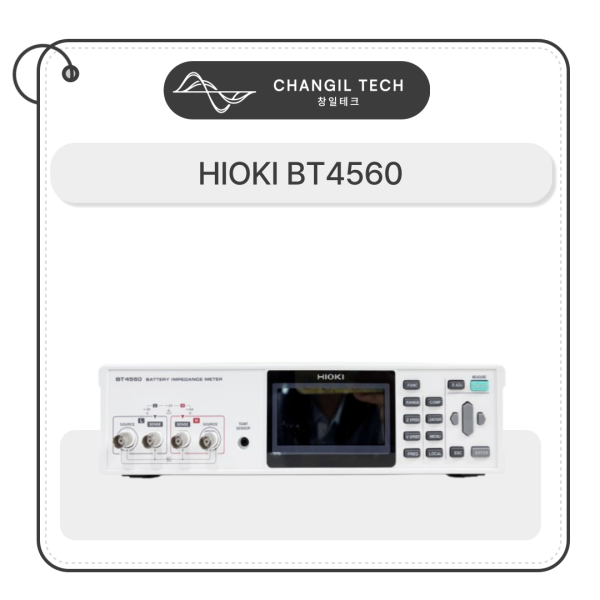

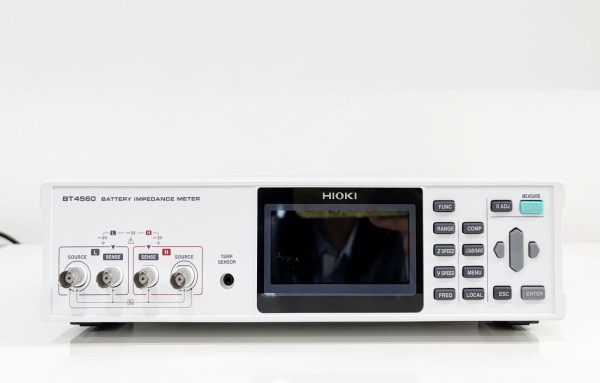

HIOKI BT4560 핵심 요약

1. 개요

HIOKI BT4560은 전기차(EV) 및 에너지저장장치(ESS)용 고용량 배터리의 **내부 저항(임피던스)**을 빠르고 정밀하게 측정하는 배터리 임피던스 미터입니다. 연구개발부터 생산라인까지 모두 활용할 수 있으며, 충방전 없이 배터리 상태를 진단할 수 있다는 점이 가장 큰 특징입니다.

2. 주요 기능 및 특징

EIS 측정: 0.01Hz~1.05kHz 주파수 범위에서 임피던스, 전압, 온도를 동시에 측정

고속 측정: FAST 모드 기준 0.1초 내 결과 도출

비충방전(AC-IR) 방식: 배터리를 손상시키지 않고 내부저항을 측정

정확도: 임피던스 ±0.4%, 전압 ±0.0035%, 위상 ±0.1°, 온도 ±0.5°C

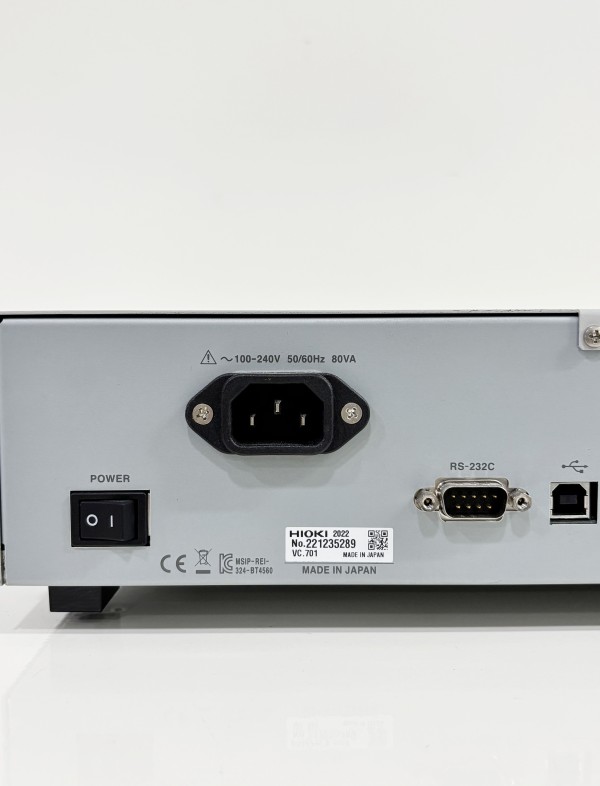

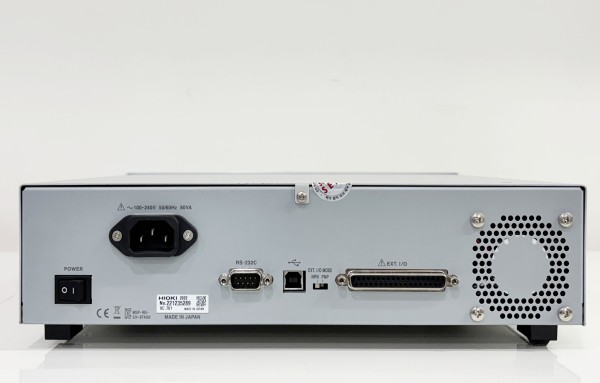

통신 인터페이스: RS-232C, USB, LAN 지원

확장성: SW1001 멀티플렉서 모듈을 연결해 다채널 자동 측정 가능

3. 주요 사양

임피던스 측정 범위: 3.0000 mΩ ~ 100.000 mΩ

테스트 전류: 최대 1.5 Arms (3 mΩ 구간)

전압 범위: 0~5V

온도 측정: -10°C ~ 60°C

4. 활용 산업군

EV 배터리 제조 및 품질관리 (셀 균일도 검사, 불량 셀 선별)

ESS(에너지저장장치) (셀 저항·열화 분석)

R&D 분야 (신소재 전극·전해질 연구용)

유지보수·현장 진단 서비스 (비충방전 방식의 빠른 진단)
