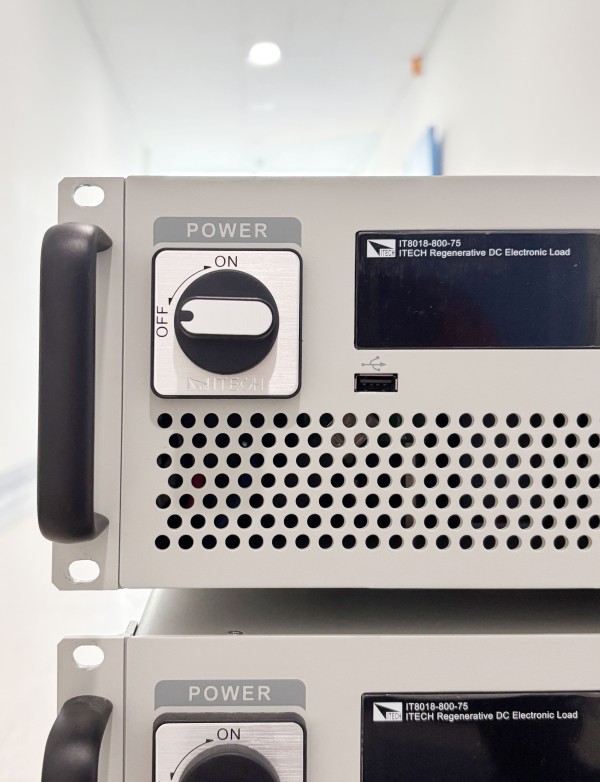

| [DC 전자로드] ITECH IT8018-800-75 회생형 전자로드 | |
|---|---|
| 작성자 관리자 작성일 25-12-22 09:38 조회수 6 | |
| 참고링크 | https://blog.naver.com/sktmzja2841/224113004392 2회 연결 |
본문
1️⃣ 기본 전기적 사양 (Electrical Specifications)
| 항목 | 사양 |
|---|---|
| 제품 유형 | 회생형 DC 전자부하 (Regenerative DC Electronic Load) |
| 최대 전압 (Max Voltage) | 800 V DC |
| 최대 전류 (Max Current) | 75 A |
| 최대 전력 (Max Power) | 18 kW |
| 에너지 회수 효율 | 최대 95% |
| 출력 채널 | Single Channel |
2️⃣ 기구 및 설치 사양 (Mechanical)
| 항목 | 사양 |
|---|---|
| 폼팩터 | 3U Rack Mount |
| 전력 밀도 | 18 kW / 3U (High Power Density) |
| 냉각 방식 | 강제 공냉 (팬 냉각) |
| 적용 환경 | 배터리, EV, ESS, UPS 시험실 |
3️⃣ 확장성 및 시스템 구성 (Scalability)
| 구성 방식 | 최대 전력 |
|---|---|
| 단독 운용 | 최대 144 kW |
| 병렬 운용 (Master-Slave) | 최대 1152 kW |
| 병렬 제어 | Active Current Sharing 지원 |
→ ESS 컨테이너, 대형 UPS, EV 파워트레인 시험에 적합
4️⃣ 주요 시험 기능 (Test Functions)
| 기능 | 지원 여부 |
|---|---|
| 배터리 테스트 (Battery Test) | ✔ |
| 자동 시험 (Auto-test) | ✔ |
| 단락 시험 (Short Circuit Test) | ✔ |
| 전력 누적 측정 | ✔ |
| LIST 시험 (USB 시나리오) | ✔ |
| 파형 발생기 (Waveform Generator) | ✔ |
5️⃣ 보호 기능 (Protection & Safety)
| 보호 항목 | 지원 |
|---|---|
| OVP / OCP / OPP / OTP / UVP | ✔ |
| Vsense 역결선 보호 | ✔ |
| 전압 과도 저하 보호 | ✔ |
| 프리차지 기능 (Pre-charging) | ✔ |
| 전류 오버슈트 방지 | ✔ |

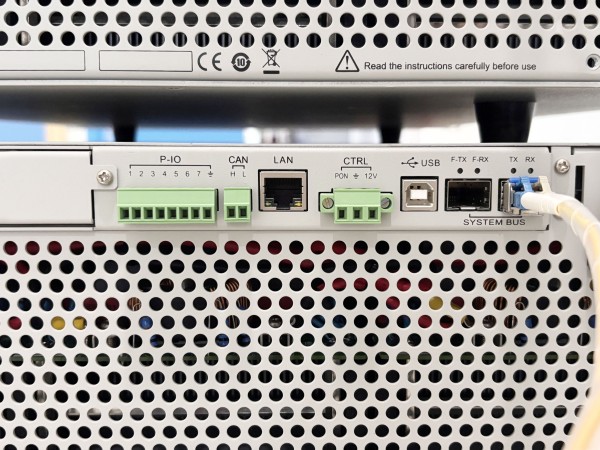

6️⃣ 인터페이스 & 자동화 대응 (Interface & Automation)
| 구분 | 지원 |
|---|---|
| 기본 인터페이스 | USB / CAN / LAN / Digital I/O |
| 옵션 인터페이스 | GPIB / RS232 / Analog |
| 제어 프로토콜 | SCPI |
| 소프트웨어 | LabVIEW 지원 |
7️⃣ 적용 분야 (Typical Applications)
-
고출력 배터리 방전 시험
-
EV / HEV 파워트레인 시험
-
ESS 충·방전 및 효율 시험
-
대형 UPS 부하 시험
-
장시간 방전 시험 환경
???? 한 줄 요약 (현장 기준)
ITECH IT8018-800-75 =
3U에서 18kW를 구현하는 고전력·고효율 회생형 전자부하의 대표 모델
