MAGNA POWER TSD500-100 SPEC 요약

1. 기본 정보

제조사(Manufacturer): MAGNA POWER

시리즈(Series): TS Series

모델명(Model): TSD500-100

원산지: USA

RoHS: 준수

2. 출력 사양 (DC Output)

최대 출력 전압 (Max Voltage): 500 VDC

최대 출력 전류 (Max Current): 100 ADC

정격 출력 전력 (Rated Power): 50 kW

출력 채널: Single Output

출력 특성: Programmable DC Power Supply

Remote Sense: 지원

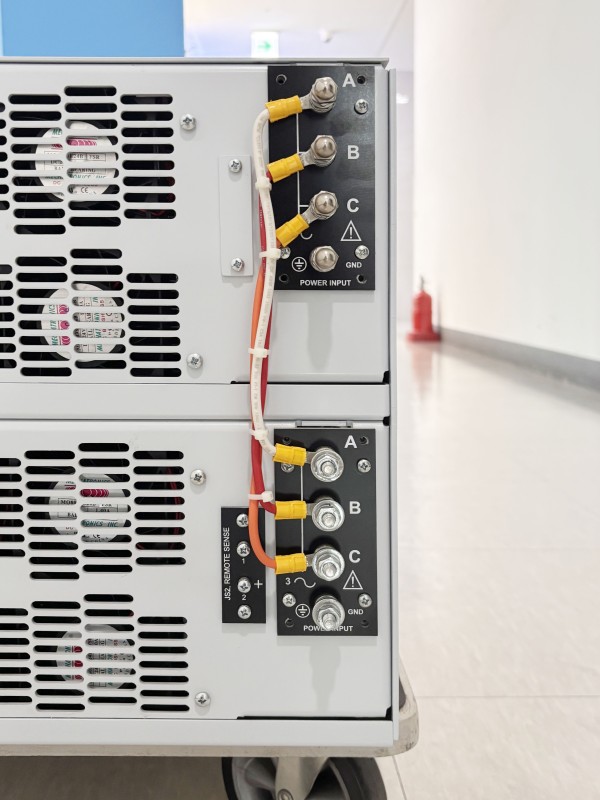

3. 입력 사양 (AC Input)

입력 전압 (Input Voltage): 480 VAC, 3상 (3Φ)

입력 방식: 고정 입력

전력 등급: 50kW 클래스

4. 기구 및 설치 (Mechanical)

마운트 타입: Rack Mount

랙 사이즈: 8U

이동성: 탈착식 캐스터 지원

출력 전력 밀도: 고전력 밀도 설계

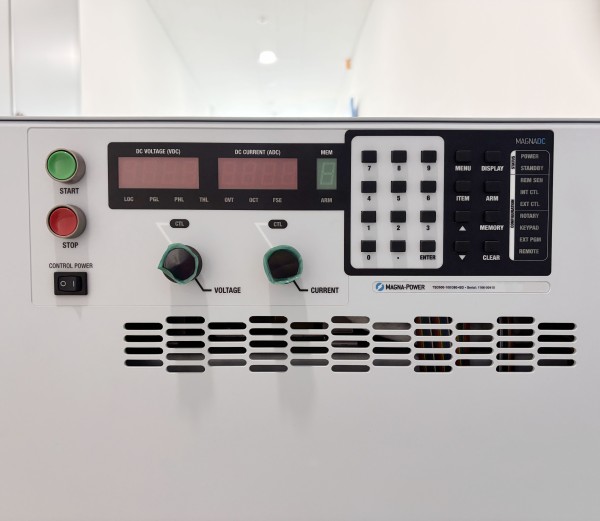

5. 제어 및 인터페이스 (Control & Interface)

프로그래밍 방식: SCPI Remote Programming API

기본 통신 인터페이스: RS-232

확장 옵션: Ethernet, GPIB

외부 I/O:

절연 37-Pin External User I/O

0–10 V 아날로그 입력

Interlock Shutdown 입력

6. 소프트웨어 & 드라이버

Remote Interface Software: 기본 제공

NI LabVIEW™ Driver: 지원

IVI Driver: 지원

7. 보호 및 기능 (Key Functions)

Programmable Protection Limits (OVP, OCP 등)

Fast Transient Response (빠른 부하 응답)

Master / Slave 병렬 운전 지원

고정밀 전압·전류 측정 (High Accuracy Measurement)

8. TS Series 공통 범위 참고

전압 범위: 5 VDC ~ 6000 VDC (Floating)

전류 범위: 1.2 ADC ~ 8000 ADC

전력 라인업: 5 kW ~ 100 kW
