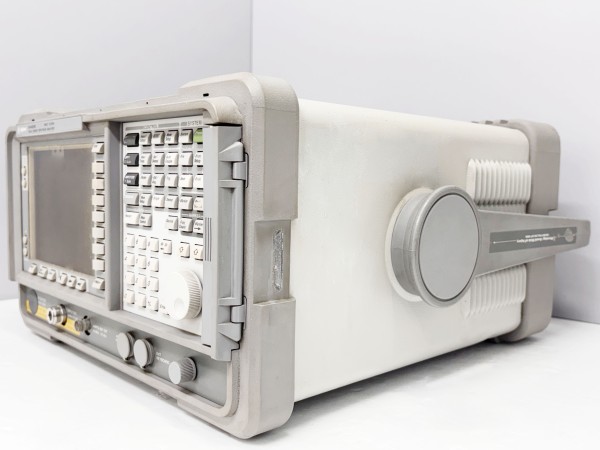

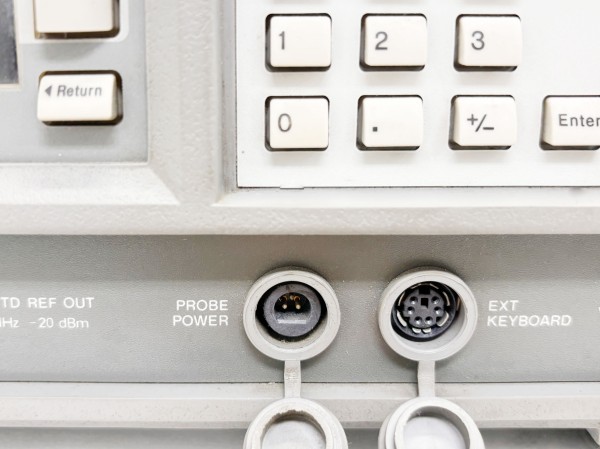

AGILENT E4405B의 핵심 사양(SPEC)

1. 주파수 사양 (Frequency Range)

• DC 결합: 9 kHz ~ 13.2 GHz

• AC 결합: 100 kHz ~ 13.2 GHz

• UKB 옵션 장착 시: 100 Hz ~ 13.2 GHz (저주파 확장)

• 내부 신호 처리 대역:

  • 대역 0: 9 kHz ~ 3.0 GHz

  • 대역 1: 2.85 GHz ~ 6.7 GHz

  • 대역 2: 6.2 GHz ~ 13.2 GHz

• 주파수 기준 노화율:

  • 기본: 연간 ±2 x 10^-6

  • 1D5 옵션 장착 시: 연간 ±1 x 10^-7

2. 진폭 및 허용 입력 (Amplitude & Input)

• 입력 감쇠기: 0 ~ 65 dB (5 dB 단계 조절 가능)

• 1 dB 이득 압축 지점 (선형성):

  • 50 MHz ~ 6.7 GHz 구간: 0 dBm

  • 6.7 GHz ~ 13.2 GHz 구간: -3 dBm

• 최대 안전 입력 레벨 (입력 감쇠기 5 dB 이상 설정 시):

  • 평균 연속 전력: 최대 +30 dBm (1 W)

  • 피크 펄스 전력: 최대 +50 dBm (100 W)

• 최대 허용 전압:

  • DC 결합 시: 0 Vdc (직류 전압 인가 절대 금지)

  • AC 결합 시: 최대 50 V

3. 분해능 대역폭 (RBW) 및 스윕 시간

• 분해능 대역폭 (RBW): 1 kHz ~ 5 MHz (1-3-10 시퀀스)

  • 1DR 옵션 장착 시: 10 Hz ~ 300 Hz (협대역 추가)

• EMI 대역폭: 9 kHz, 120 kHz 기본 지원 (1DR 옵션 장착 시 200 Hz 추가)

• 스윕 시간:

  • 스팬 존재 시: 1 ms ~ 4000 s

  • 제로 스팬(0 Hz) 시: 10 µs ~ 4000 s

  • 고속 스윕 옵션: 50 ns (AYX 옵션), 25 ns (B7D 옵션)

4. 환경 및 지원 옵션

• 작동 온도 범위: 0℃ ~ 55℃

• 주요 지원 옵션:

  • 옵션 219: 잡음 지수(Noise Figure) 측정

  • E1779A: 배터리 팩 (이동성 및 현장 출장용)
