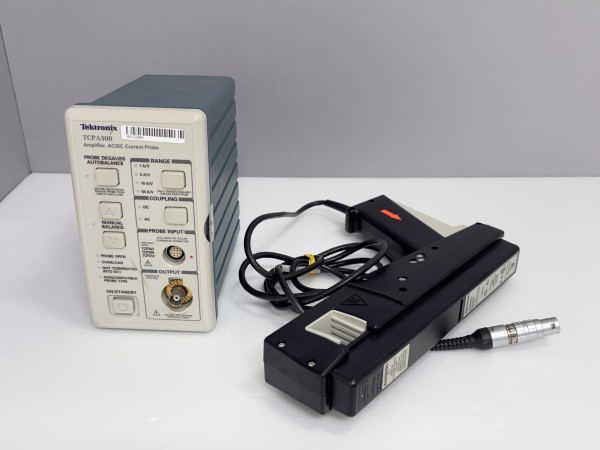

| [전류프로브] Tektronix TCP303 DC부터 15MHz까지 완벽 커버 [중고 계측기 렌탈 판매] | |
|---|---|
| 작성자 관리자 작성일 26-04-22 11:37 조회수 3 | |
| 참고링크 | https://blog.naver.com/sktmzja2841/224261030882 1회 연결 |
본문
| 분류 | 항목 | 세부 사양 |
| 주요 성능 | 주파수 대역폭 (Bandwidth) | DC ~ 15 MHz |
| 상승 시간 (Rise Time) | ≤ 23 ns | |
| 최대 측정 전류 (DC) | 150 A | |
| 최대 측정 전류 (RMS) | 150 A | |
| 최대 피크 전류 (Peak) | 500 A | |
| 최소 측정 전류 | 5 mA | |
| 정밀도 | DC 정확도 | ±3% (읽기 값 기준) / 일반 ±1% |
| 입력 임피던스 | 0.01 Ω (@1MHz), 0.1 Ω (@15MHz) | |
| 표시 RMS 노이즈 | ≤ 2.5 mArms (20MHz 대역폭 제한 시) | |
| 신호 지연 (BNC 출력까지) | 40 ns | |

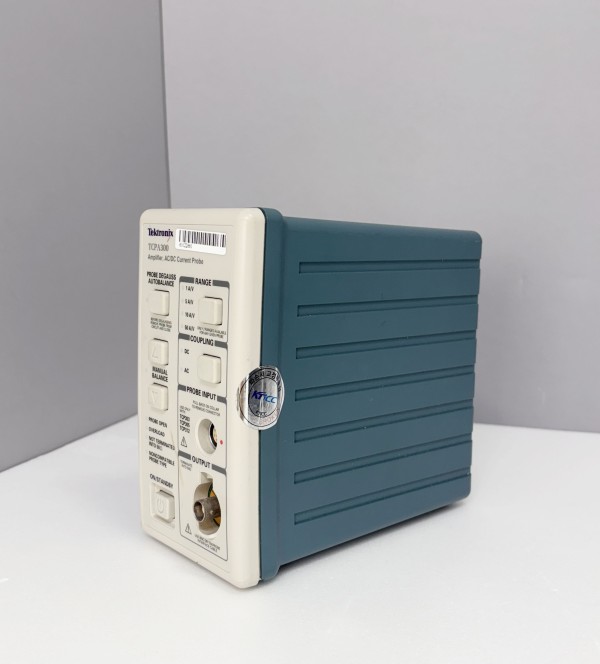

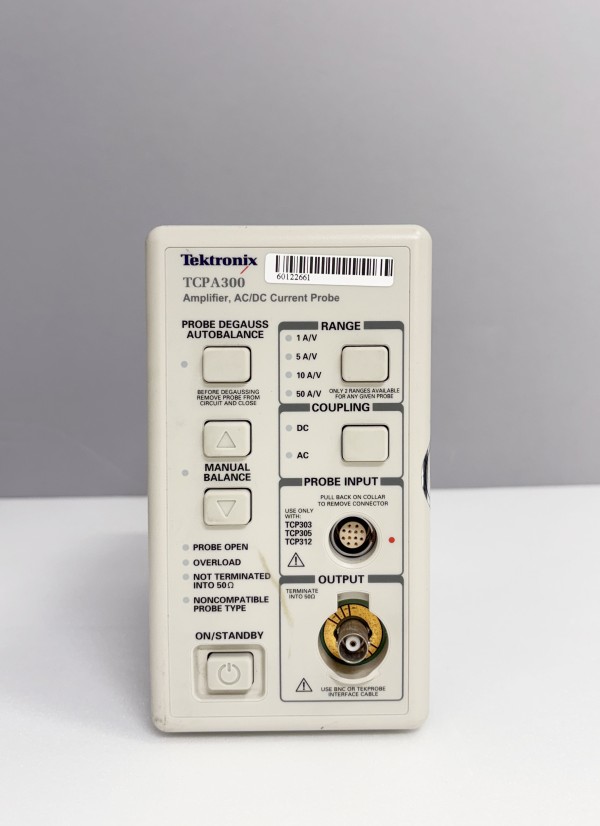

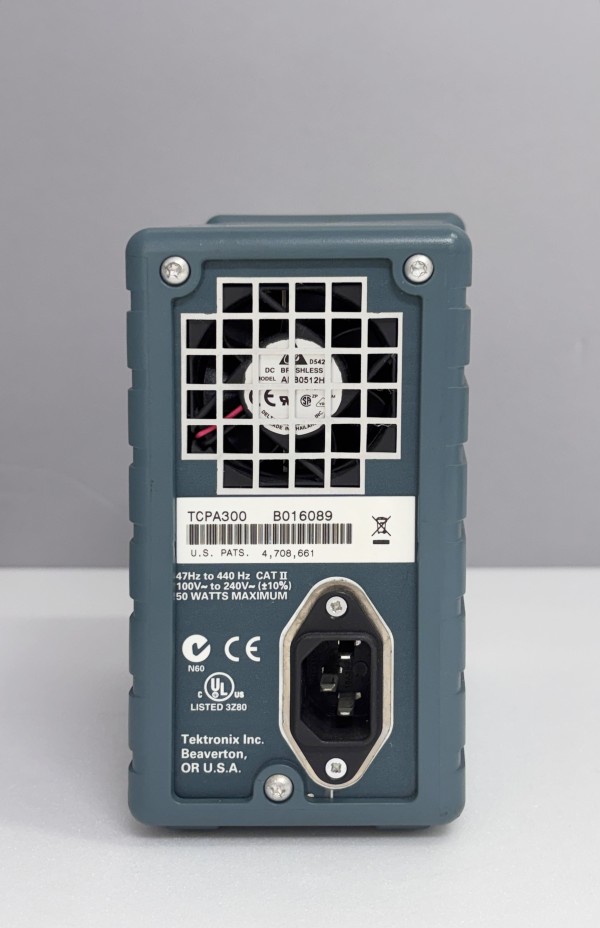

| 연결 및 호환 | 필수 증폭기 | Tektronix TCPA300 (필수 장비) |

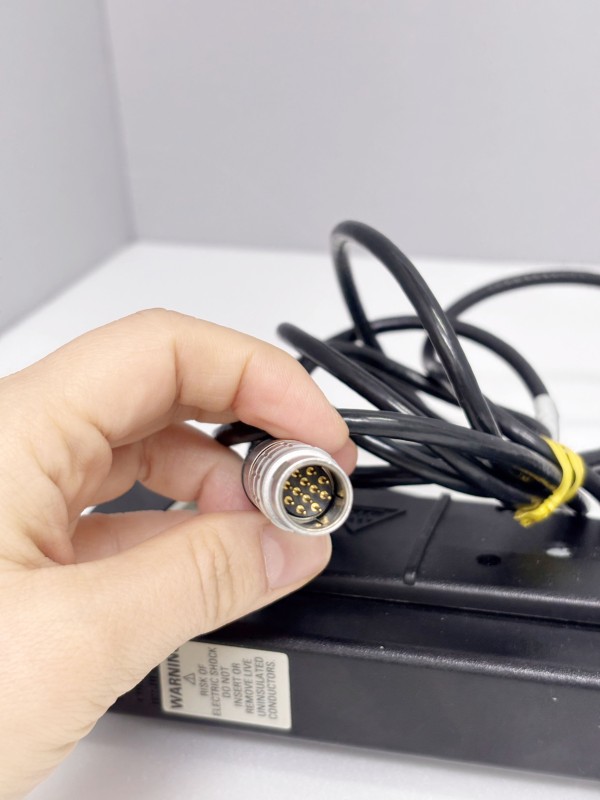

| 커넥터 타입 | 측정기 쪽: BNC 플러그 / 프로브 쪽: 전류 클램프 | |
| 입력 커플링 | AC / DC 지원 | |
| 인터페이스 | TEKPROBE, TekConnect, TekVPI (어댑터 사용 시) | |

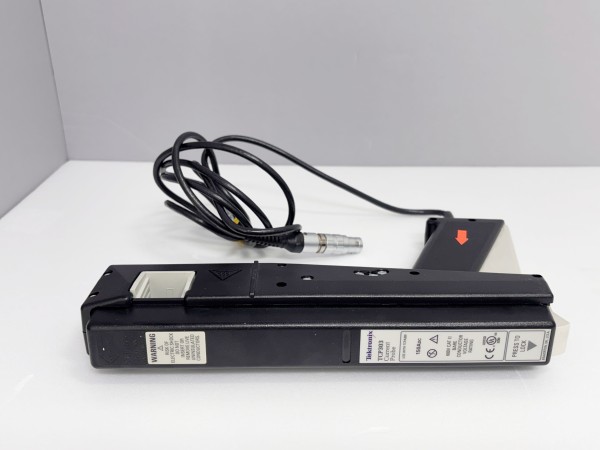

| 물리 사양 | 구조 | 분할 코어(Split-core) 클램프 방식 |
| 케이블 길이 | 2 m | |
| 제품 무게 | 약 1.25 kg | |
| 제품 크기 | 26.8 x 26.8 x 15.6 cm | |
| 환경 및 안전 | 작동 온도 | 0 °C ~ +50 °C |
| 최대 전선 전압 | 나선 600V (CAT I & II), 절연선 300V (CAT III) |
