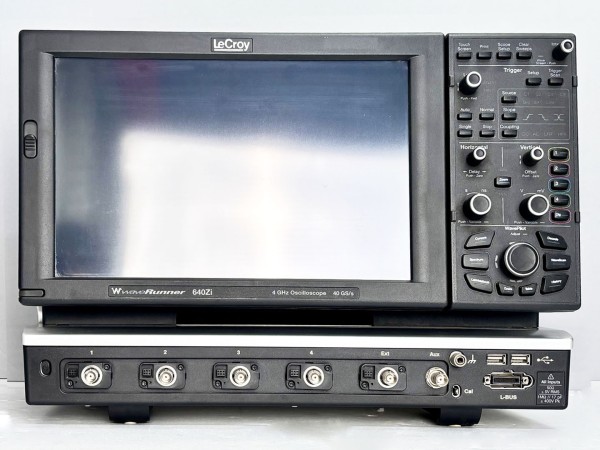

| [오실로스코프] WAVERUNNER 640Zi 고성능 오실로스코프 [중고 계측기 렌탈 판매] | |
|---|---|
| 작성자 관리자 작성일 26-06-02 12:04 조회수 8 | |
| 참고링크 | https://blog.naver.com/sktmzja2841/224303658076 4회 연결 |
본문
| 항목 | 상세 사양 |
| 제조사 / 모델명 | Teledyne LeCroy (텔레다인 르크로이) / WaveRunner 640Zi |

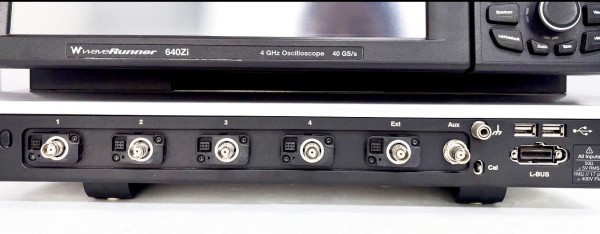

| 입력 채널 수 | 4 채널 |

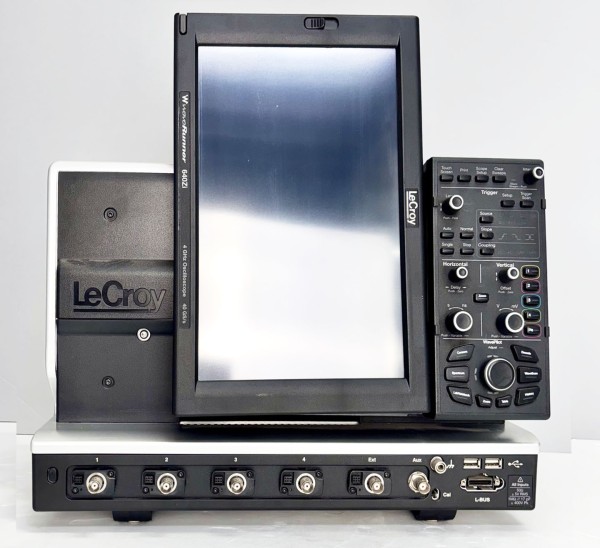

| 디스플레이 | 12.1인치 WXGA 고해상도 컬러 터치스크린 (90° 회전 및 틸트 지원) |
| 아키텍처 | X-Stream™ II 스트리밍 아키텍처 (기존 대비 10~100배 빠른 분석) |

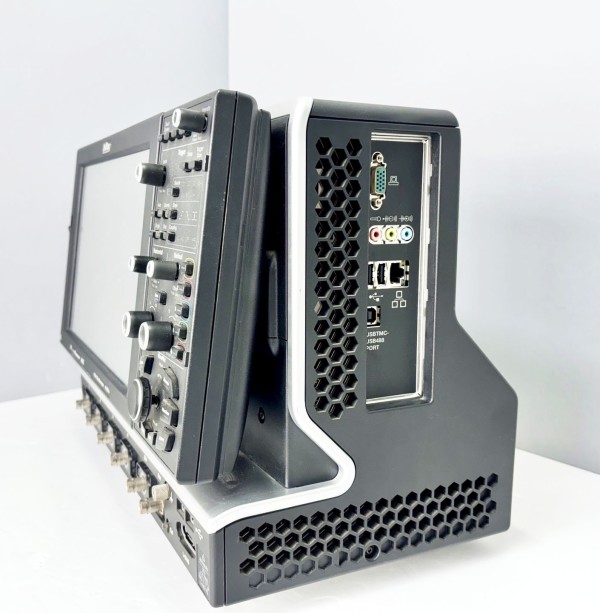

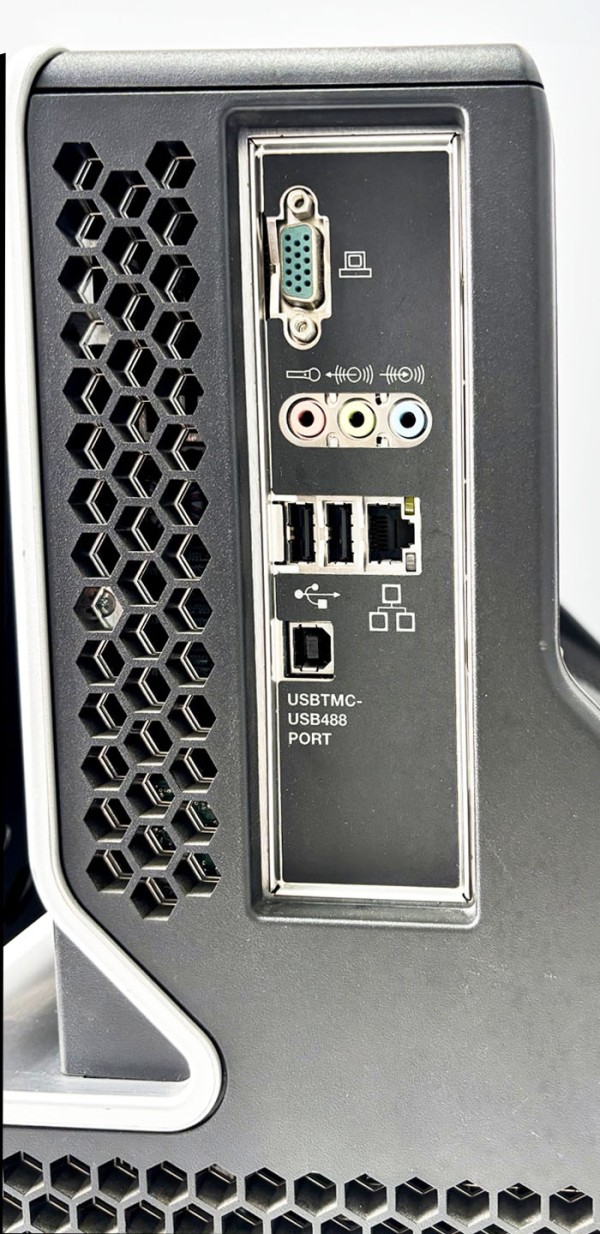

| 외형 특징 | 깊이 8.1인치 (약 20.6cm)의 슬림한 디자인, 전면 및 측면 USB 포트 제공 |
| 항목 | 상세 사양 |
| 아날로그 대역폭 | 4 GHz (50 Ω, ≥ 5 mV/div 설정 기준) |
| 상승 시간 (Rise Time) | 10–90% 기준: 100 ps (일반) / 20–80% 기준: 75 ps (일반) |
| 수직 해상도 | 기본 8-bit (Enhanced Resolution(ERES) 기능 사용 시 최대 11-bit) |
| 입력 임피던스 | 50 Ω ±2% 또는 1 MΩ || 17 pF (기본 프로브 사용 시 10 MΩ || 9.5 pF) |
| 최대 입력 전압 | 50 Ω: 5 Vrms, ±10 V peak1 MΩ: 최대 400 V (DC + Peak AC < 10 kHz) |
| 수직 감도 (Sensitivity) | 50 Ω: 1 mV/div - 1 V/div / 1 MΩ: 1 mV/div - 10 V/div (완전 가변) |
| DC 게인 정확도 | ±1% F.S. (일반, 0V 오프셋) / ±1.5% F.S. (테스트 한계) |
| 신호 대 잡음비 (SNR) | 55 dB |
| 대역폭 제한 필터 | 20 MHz, 100 MHz, 200 MHz, 350 MHz, 1 GHz |
| 채널 간 격리도 | 2.5 GHz 이하에서 100:1 이상 / 2.5 GHz ~ 정격 대역폭에서 50:1 이상 |
| 항목 | 상세 사양 |
| 아날로그 대역폭 | 4 GHz (50 Ω, ≥ 5 mV/div 설정 기준) |
| 상승 시간 (Rise Time) | 10–90% 기준: 100 ps (일반) / 20–80% 기준: 75 ps (일반) |
| 수직 해상도 | 기본 8-bit (Enhanced Resolution(ERES) 기능 사용 시 최대 11-bit) |
| 입력 임피던스 | 50 Ω ±2% 또는 1 MΩ || 17 pF (기본 프로브 사용 시 10 MΩ || 9.5 pF) |
| 최대 입력 전압 | 50 Ω: 5 Vrms, ±10 V peak1 MΩ: 최대 400 V (DC + Peak AC < 10 kHz) |
| 수직 감도 (Sensitivity) | 50 Ω: 1 mV/div - 1 V/div / 1 MΩ: 1 mV/div - 10 V/div (완전 가변) |
| DC 게인 정확도 | ±1% F.S. (일반, 0V 오프셋) / ±1.5% F.S. (테스트 한계) |
| 신호 대 잡음비 (SNR) | 55 dB |
| 대역폭 제한 필터 | 20 MHz, 100 MHz, 200 MHz, 350 MHz, 1 GHz |
| 채널 간 격리도 | 2.5 GHz 이하에서 100:1 이상 / 2.5 GHz ~ 정격 대역폭에서 50:1 이상 |
