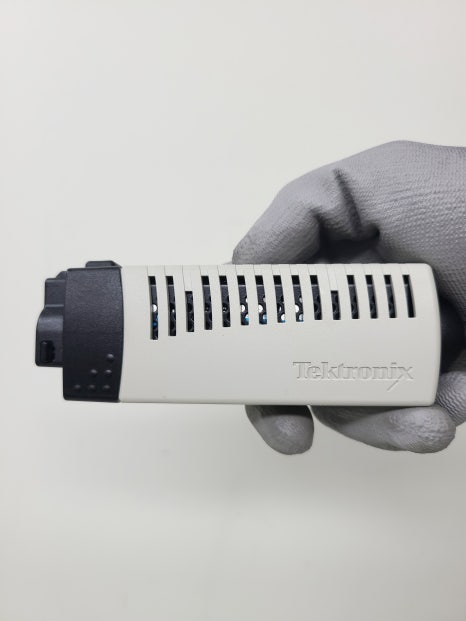

1. Tektronix TCP0030A 개요

현대 전력 전자와 반도체 산업은 점점 더 정밀하고 폭넓은 전류 측정을 요구하고 있습니다. Tektronix의 TCP0030A – 30A AC/DC Current Probe는 이러한 시대적 요구에 완벽하게 부합하는 고성능 전류 프로브입니다. TekVPI™ 인터페이스를 갖춘 오실로스코프에 직접 연결해 사용할 수 있으며, 120 MHz 이상의 대역폭, 1 mA의 저전류부터 30 A RMS까지 안정적인 측정을 제공합니다.

특히 저전류까지도 정확히 측정할 수 있는 능력은, 최신 반도체 디바이스나 전력 변환 장비 테스트에서 큰 강점으로 작용합니다.

2. 주요 스펙 정리

TCP0030A의 스펙은 단순히 수치에 그치지 않고, 실제 엔지니어링 환경에서 큰 의미를 갖습니다.

대역폭: DC ~ ≥120 MHz

최대 전류:

DC 연속: 30 A

RMS: 30 A

피크 펄스: 50 A

최소 측정 가능 전류: 1 mA

라이즈 타임: ≤ 2.92 ns

정확도: ±1% (일반), ±3% (보증)

삽입 임피던스: 1 mΩ (10 kHz), 0.85 Ω (120 MHz)

신호 지연: 14.5 ns

전류 범위 옵션: 5 A, 30 A

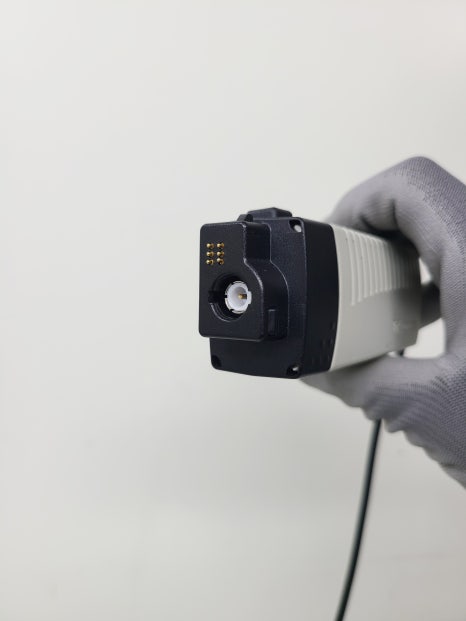

전원: TekVPI 인터페이스 오실로스코프에서 직접 공급

물리적 크기도 휴대와 세팅이 용이한 수준이며, 스플릿 코어 구조로 도체 연결이 간편합니다.

3. Tektronix TCP0030A의 장점

저전류에서 고전류까지 커버

1 mA부터 30 A RMS까지 측정 가능해, 소형 전자 소자의 미세 전류부터 대전력 모듈까지 모두 대응합니다.

고속 응답성

120 MHz 대역폭과 2.92 ns의 라이즈 타임 덕분에, 스위칭 전원장치나 고주파 인버터 같은 빠른 전류 변화를 놓치지 않습니다.

정확한 데이터 보장

DC 이득 오차가 1% 미만이어서 장기간 안정적인 계측이 가능합니다. 또한 TekVPI™ 오실로스코프와 연동 시 자동으로 단위 스케일링과 전류 값 표시가 되어 사용 편의성이 뛰어납니다.

편리한 기능들

원터치 Degauss & Autozero

LED 상태 표시

GPIB/USB 원격 제어

이런 기능들이 실제 현장에서 작업 시간을 줄이고 실수를 예방해 줍니다.

4. 적용 가능한 산업군

TCP0030A는 단순히 연구실에서 쓰이는 장비가 아닙니다. 실제 산업군 전반에 걸쳐 활용도가 매우 높습니다.

전원장치 (Power Supplies): 고효율 PSU 설계 검증

반도체 디바이스: MOSFET, IGBT 등 스위칭 소자의 특성 평가

인버터/컨버터: 태양광·풍력·ESS 전력 변환 시스템

모터 드라이브: 전기차, 산업용 모터 구동 분석

모바일 통신 및 소비자 전자제품: 배터리 효율 및 소형 회로 전류 분석

교통/산업 장비: 철도, 항공, 자동차 전장 시스템

TCP0030A는 전력전자, 통신, 운송, 에너지까지 아우르는 ‘전류 측정의 만능 열쇠’라 할 수 있습니다.

5. 창일테크의 솔직한 의견

TCP0030A는 가격대가 높은 장비($6,530)지만, 그만큼 정확도·신뢰성·편의성을 모두 확보한 장비입니다. 특히 저전류와 고주파 측정이 중요한 환경에서는 대체하기 어려운 선택지입니다.

계측기 전문 창일테크에서는 이 장비를 판매뿐 아니라 렌탈, 단기 대여 서비스도 지원합니다. "새로운 장비를 써보고 싶지만, 구매는 부담스럽다"라는 고객사 요청에 맞춰 다양한 옵션을 제공하고 있습니다. 궁금한 사항이 있으시면 언제든 문의 주시면, 경험 많은 엔지니어가 직접 상담과 셋업까지 지원해드립니다.

6. 마무리

Tektronix TCP0030A는 단순한 전류 프로브가 아니라, 정밀 측정과 생산성 향상을 동시에 잡을 수 있는 전문 장비입니다. 전력전자, 반도체, 통신 산업에서 새로운 가능성을 열어줄 이 장비는, 신뢰할 수 있는 파트너 창일테크와 함께 할 때 가장 빛을 발합니다.
