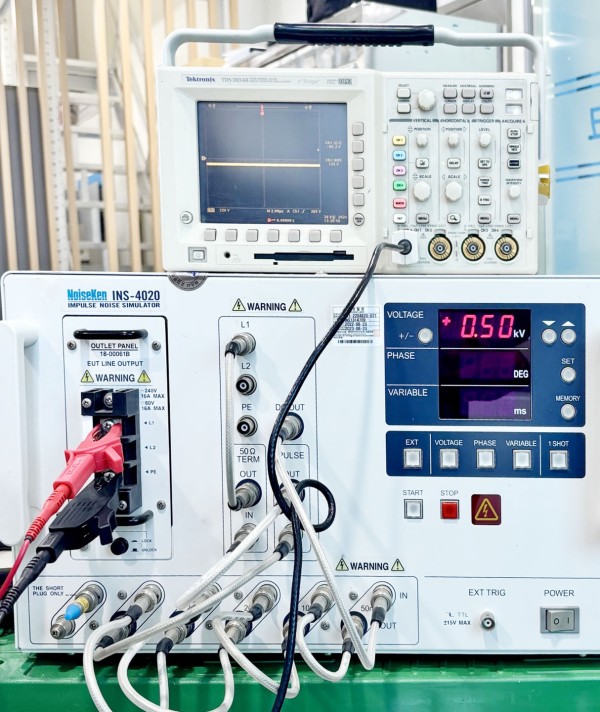

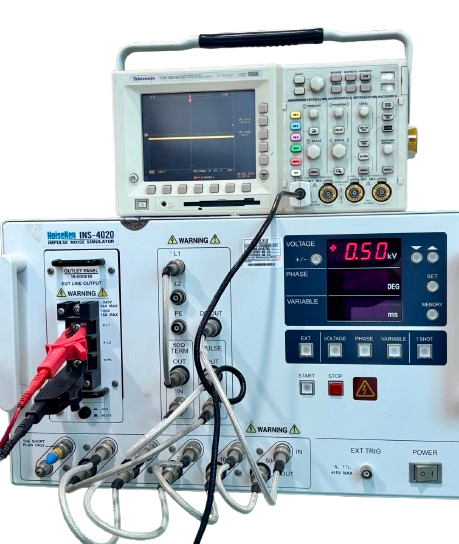

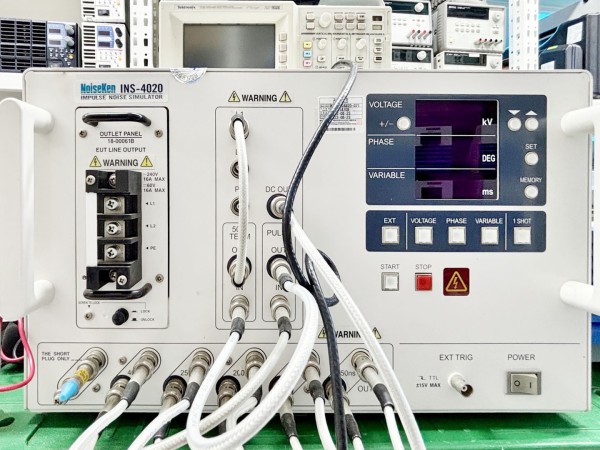

NOISEKEN INS-4020 SPEC 요약

1. 기본 정보

모델명: INS-4020

타입: Impulse Noise Simulator (임펄스 노이즈 시뮬레이터)

제조사: NOISE LABORATORY (Noiseken)

2. 출력 사양 (Output Specifications)

출력 전압: 0.01 ~ 2.00 kV ±10%

전압 스텝: 10V Step

출력 임피던스: 50Ω 시스템 (정확히 53.5Ω)

극성: Positive / Negative

3. 펄스(Pulse) 특성

Rise Time: < 1ns

펄스 폭(Pulse Widths):

10ns

50ns

100ns

200ns

250ns

400ns

500ns

800ns

1000ns(1µs)

조합 가능

파형: Square Wave(정사각파)

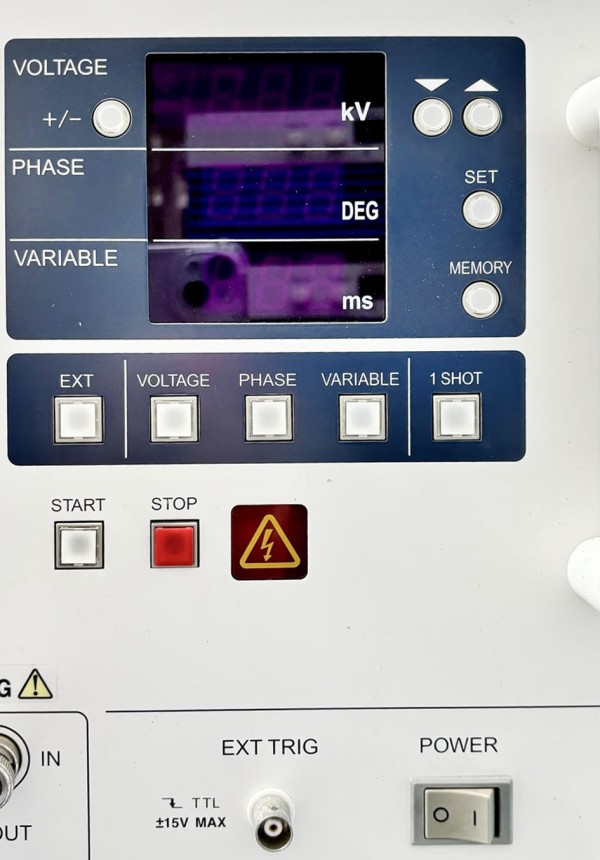

4. 펄스 반복/위상 기능

반복 주기(Variable Mode): 10ms ~ 999ms (1ms step)

위상 삽입(PHASE Mode):

50/60Hz

0~359° (1° Step)

L1–L2 전원라인과 동기화 가능

1 SHOT: 단발 임펄스 출력

EXT Mode: TTL / Open Collector Negative Logic 지원

5. 메모리 및 운용 기능

설정 저장: 최대 5개

자동 램프 운전: 전압, 위상각, 반복주기 자동 증가 기능

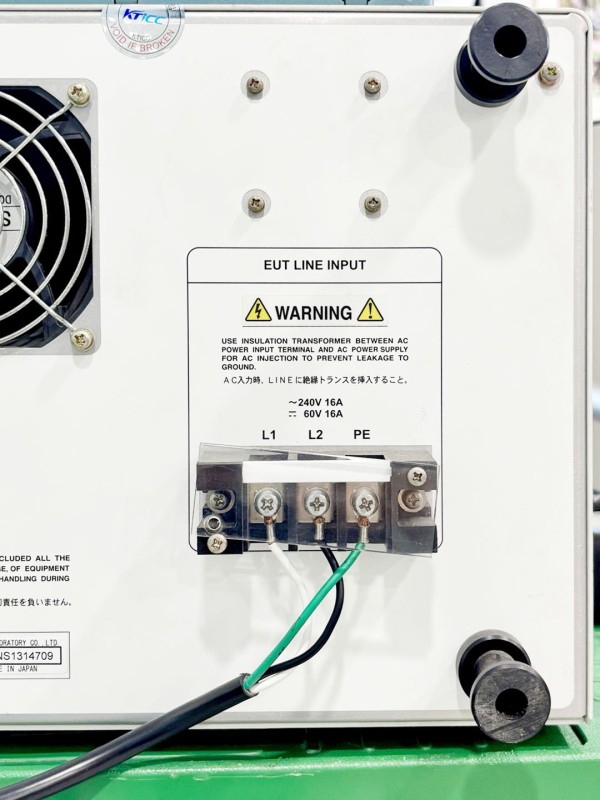

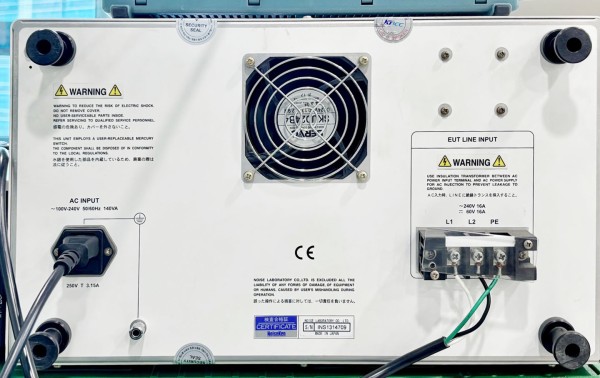

6. EUT 전력 처리(EUT Power Handling)

AC 240V (Single Phase)

DC 60V, 16A 지원

7. 물리적 사양

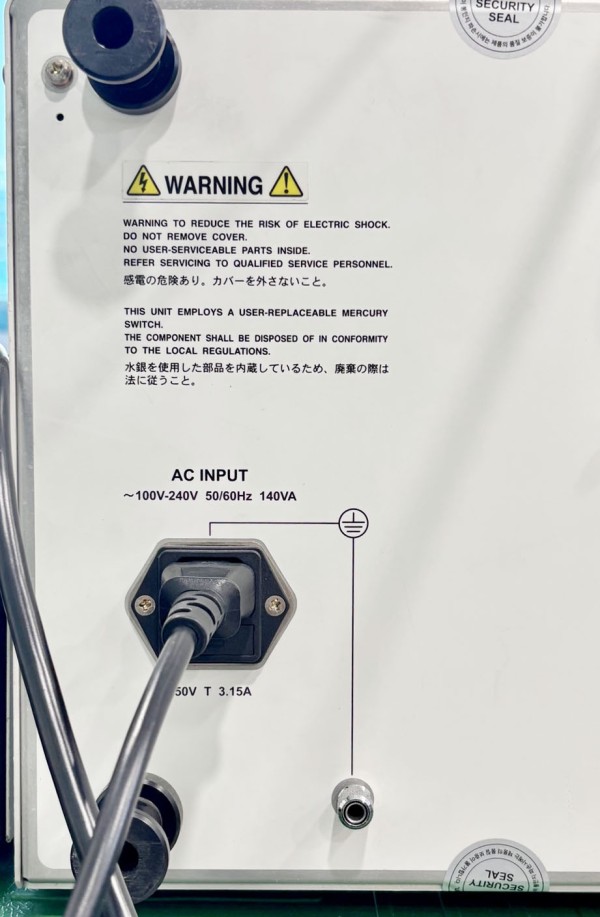

전원: AC 100~240V, 50/60Hz

소비 전력: 140VA

사용 환경: 15~35°C / 25~75% RH

크기: 430(W) × 249(H) × 420(D) mm

중량: 약 19kg
