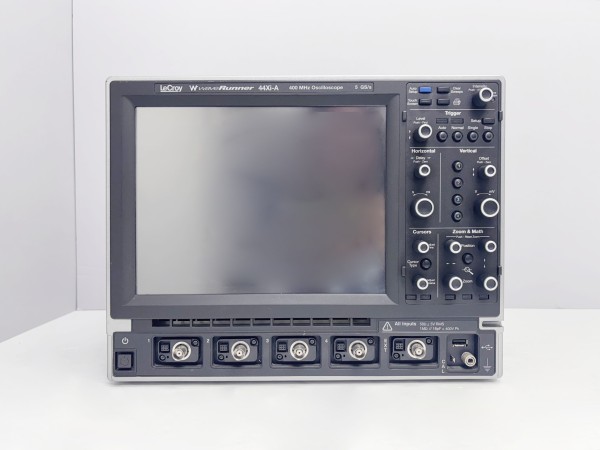

| [오실로스코프] Lecroy Wave Runner 44Xi-A 르끄로이 [중고 계측기 렌탈 판매] | |
|---|---|
| 작성자 관리자 작성일 25-12-30 12:15 조회수 55 | |
| 참고링크 | https://blog.naver.com/sktmzja2841/224126370732 27회 연결 |
본문
Lecroy Wave Runner 44Xi-A SPEC 요약
1) 기본 성능 핵심
| 항목 | 사양 |
|---|---|
| 대역폭 (Bandwidth) | 400 MHz |
| 채널 수 (Channels) | 4 ch |
| 샘플 레이트 (Sample Rate) | 최대 5 GS/s (싱글샷, 4ch 기준) |
| 메모리 깊이 (Memory Depth) | 12.5 Mpts/Ch (Long Memory) |
| 수직 해상도 (Vertical Resolution) | 8-bit (ERES 적용 시 ~11-bit 수준) |
| 입력 임피던스 (Input Impedance) | **50 Ω / 1 MΩ |
2) 입력 전압 사양
| 모드 | 허용 입력 |
|---|---|
| 50 Ω | ±5 Vrms |
| 1 MΩ | 400 V (DC + 저주파 AC Peak) |
3) 디스플레이 & 인터페이스
| 항목 | 사양 |
|---|---|
| 디스플레이 (Display) | 10.4” TFT-LCD, 터치 지원 |
| 인터페이스 (I/O) | USB 2.0, LAN, RS-232, GPIB(옵션) |
4) 분석 & 기능 옵션
| 기능 | 설명 |
|---|---|
| WaveStream™ | 고속 파형 뷰(Transient·Ringing 관찰 용이) |
| WaveScan™ | 이상 이벤트 검색(Search) & 조건 기반 스캔 |
| FFT / Power Analysis | 전력전자 신호, 리플·노이즈 분석 적합 |
| 직렬버스 디코드(Serial Bus Decode) | I²C, SPI, UART, RS-232, CAN, LIN, FlexRay, I²S 등 옵션 지원 |
5) Mixed Signal 옵션 (MSO 확장)
| 옵션 | 사양 |
|---|---|
| MS-500 / MS-500-36 | 최대 36채널 디지털 입력 |
| 디지털 캡처 속도 | 최대 500 MHz |
| 특징 | 아날로그 + 디지털 동시 타이밍 분석 가능 |
한 줄 정의
400 MHz / 4ch / 5 GS/s / 롱 메모리 기반
임베디드·자동차 전장·전력전자·시리얼 버스 분석에 여전히 가치 있는 실무형 오실로스코프
