제품분류
오실로스코프
제품명

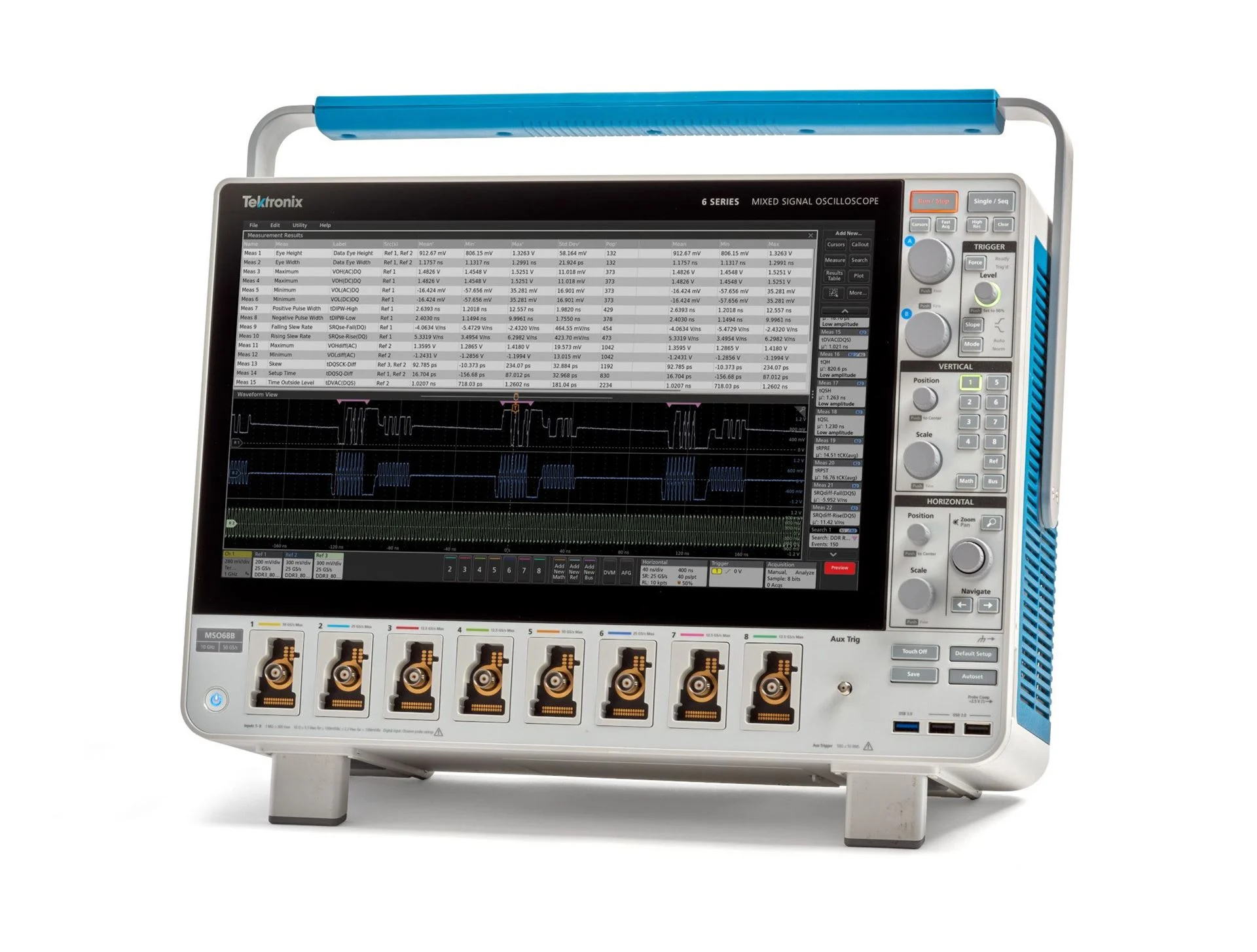

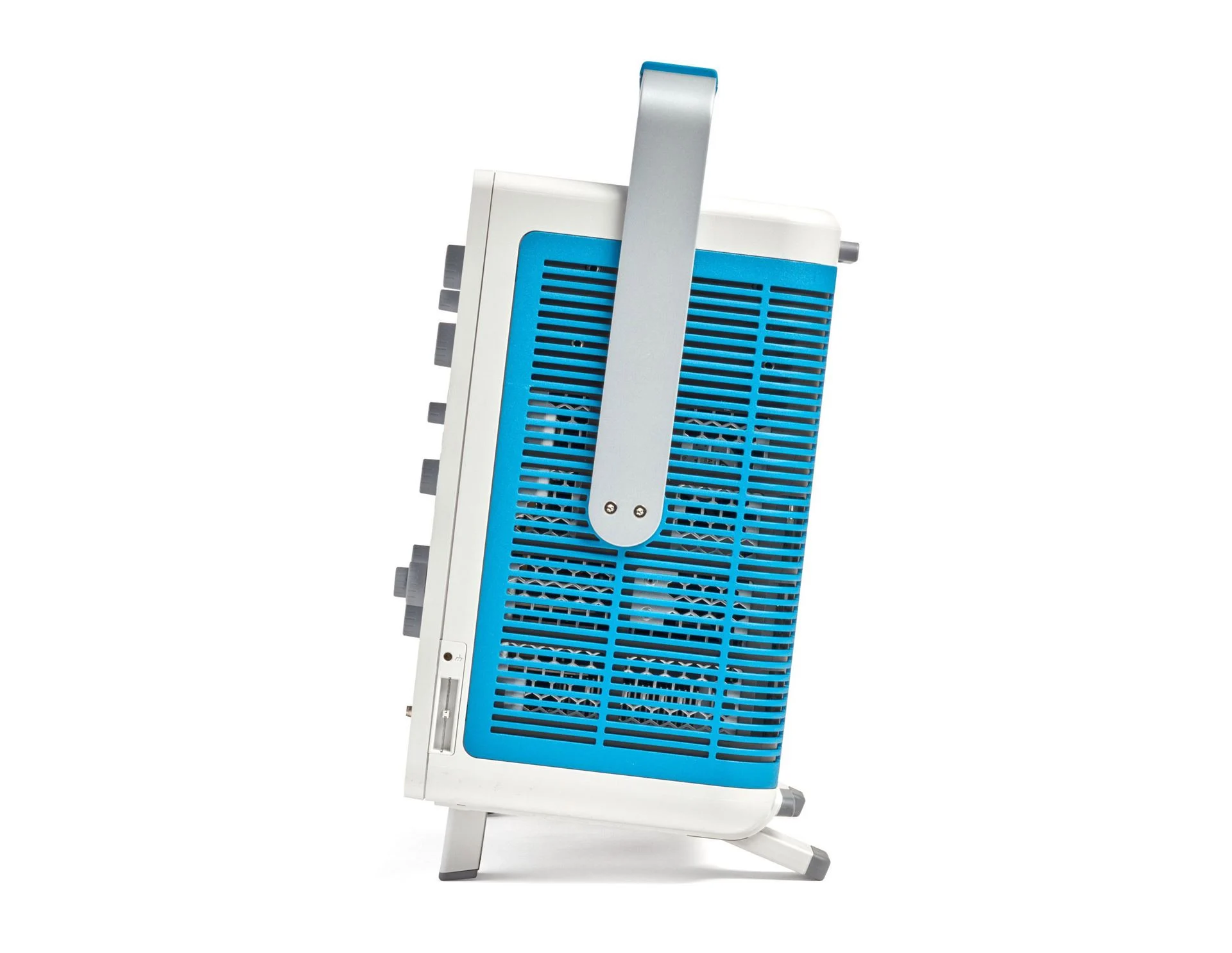

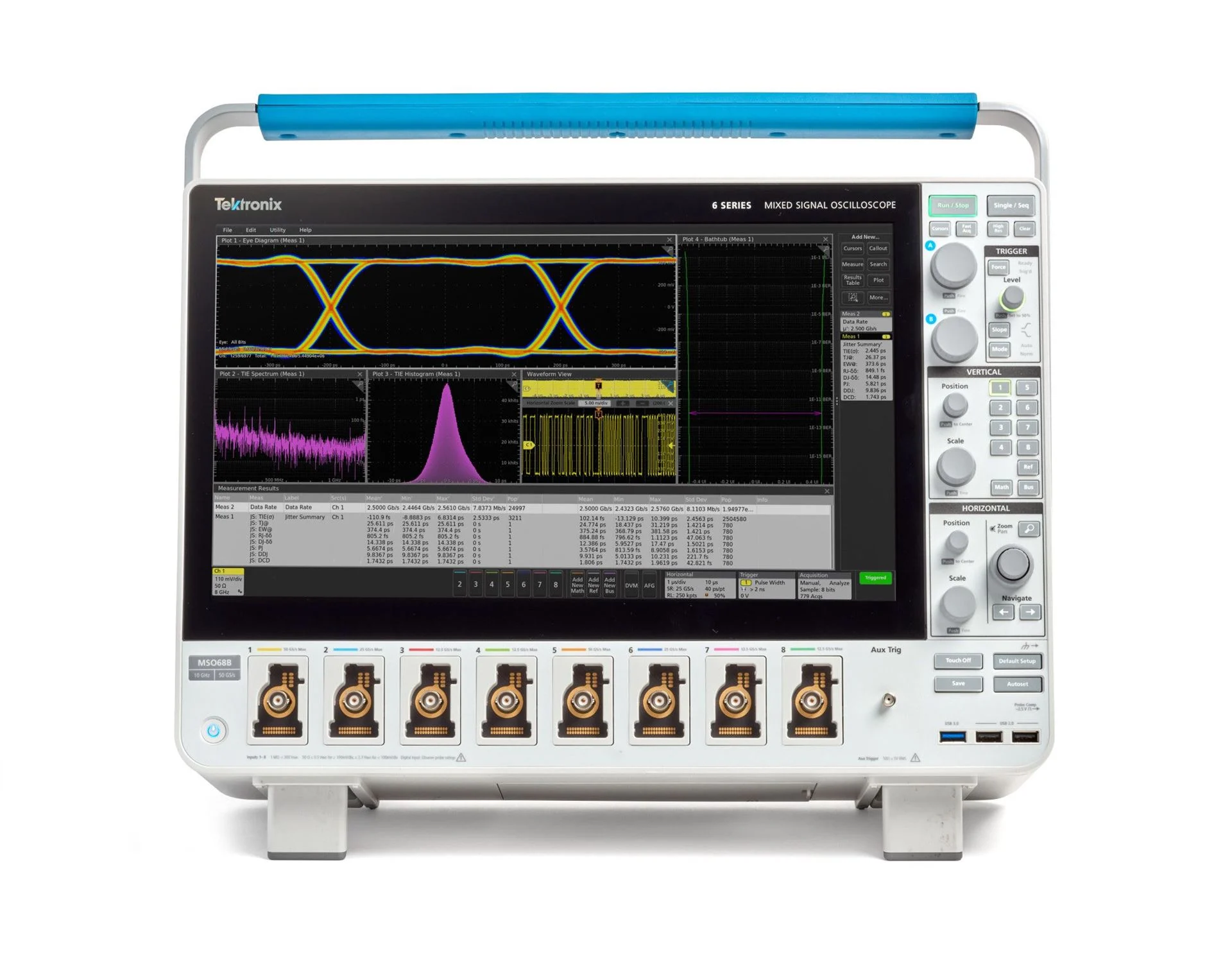

6 시리즈 B MSO 혼합 신호 오실로스코프
제조사
Tektronix
채널
FlexChannel 입력: 4, 6, 또는 8채널
기타
아날로그 대역폭: 1GHz부터 최대 10GHz까지 업그레이드 가능
제품 상세내용
주파수 및 성능
✔️ 아날로그 대역폭: 1GHz부터 최대 10GHz까지 업그레이드 가능
샘플링 속도:
✔️ 최대 50GS/s (2채널 사용 시)
✔️ 25GS/s (4채널 사용 시)
✔️ 최대 12.5GS/s (4채널 미만일 때)
레코드 길이:
✔️ 최대 1G 포인트 (4채널 이하 사용 시)
✔️ 최대 500M 포인트 (4채널 초과 사용 시)
✔️ 수직 해상도: 12비트 (최대 16비트)
채널 구성
✔️ FlexChannel 입력: 4, 6, 또는 8채널
✔️ 각 FlexChannel은 아날로그 1채널 또는 디지털 8채널로 확장 가능
✔️ 디지털 채널 수: 최대 64채널까지 확장 가능 (TLP058 로직 프로브 사용 시)
고속 신호 분석 기능
✔️ 스펙트럼 분석기 기능 내장 (4/6/8채널 동시 스펙트럼 보기 가능)
✔️ 시간 도메인 파형과 RF 이벤트의 동기화 분석 가능
✔️ 디지털 다운컨버터(DDC) 기반 병렬 스펙트럼 분석
고급 분석 기능
✔️ 지터 분석, 파워 레일 분석, 고속 직렬 데이터 컴플라이언스 분석
✔️ 5G NR, PCIe, USB, HDMI, 이더넷 등 다양한 프로토콜 분석 지원
✔️ 통합된 자동 측정 및 추이 분석 도구 포함
✔️ TekScope 소프트웨어를 통한 PC 기반 분석 가능
프로브 및 연결성
✔️ 채널당 1GHz 저부하 패시브 프로브 기본 포함 (TPP1000)
✔️ TekVPI 기반 액티브, 디퍼런셜, 전류, 광학 프로브 지원
✔️ TriMode 프로브(TDP7700 시리즈): 최대 10GHz 지원
✔️ 입력 터미네이션: 1MΩ 및 50Ω 지원
✔️ 디스플레이 및 인터페이스
✔️ 15.6HD(1920x1080) 정전식 터치 디스플레이
✔️ 사용자 친화적 인터페이스 및 드래그 앤 드롭 측정

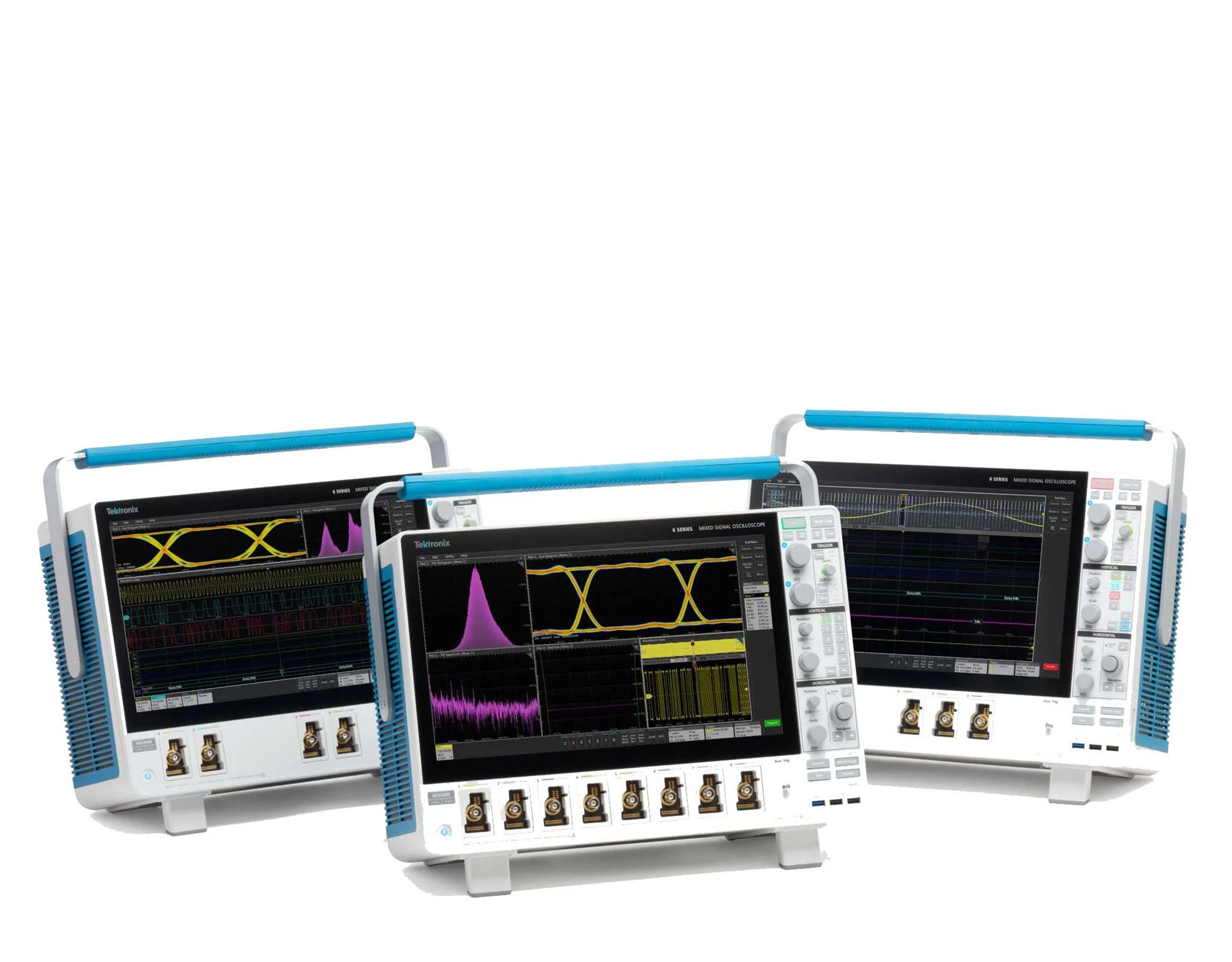

대표 모델별 차이
✔️ MSO64B: 4채널, 최대 32 디지털 채널
✔️ MSO66B: 6채널, 최대 48 디지털 채널
✔️ MSO68B: 8채널, 최대 64 디지털 채널
✔️ 모두 대역폭 업그레이드 및 옵션 장착 가능
