제품분류
오실로스코프
제품명

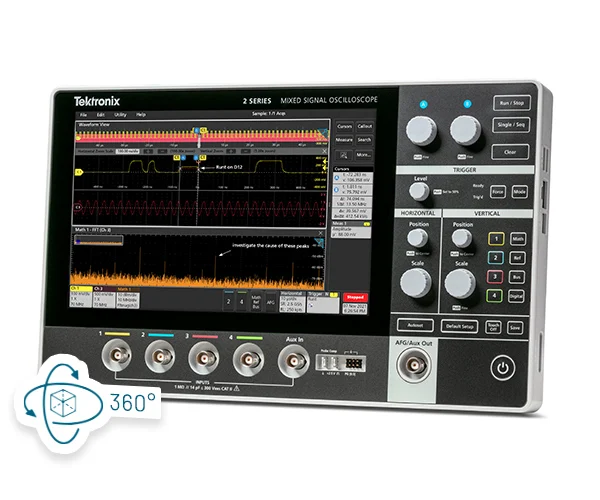

2 시리즈 MSO 휴대용 혼합 신호 오실로스코프
제조사
Tektronix
채널
아날로그 채널 수: 2채널 또는 4채널 선택 가능
기타
대역폭 (Bandwidth): 70 MHz ~ 최대 500 MHz
제품 상세내용
핵심 스펙 요약
✔️ 대역폭 (Bandwidth): 70 MHz ~ 최대 500 MHz
✔️ 샘플링 속도: 최대 2.5 GS/s
✔️ 레코드 길이: 10M 포인트
✔️ 아날로그 채널 수: 2채널 또는 4채널 선택 가능
✔️ 디지털 채널 수: 16채널 (MSO 옵션 포함)
✔️ 무게 및 크기: 무게 약 1.8kg, 두께 38mm 미만 (태블릿 수준의 휴대성)

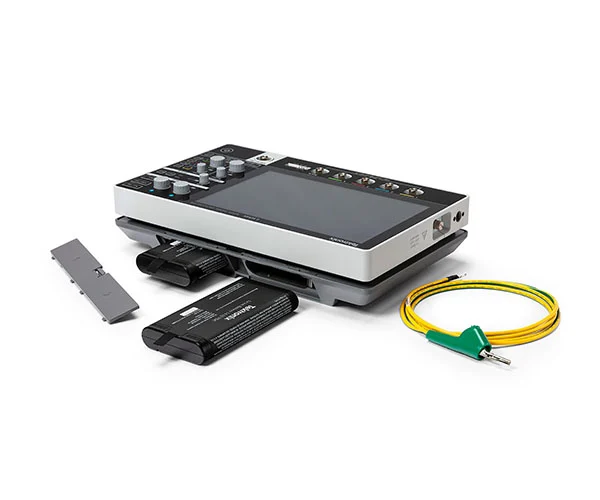

✔️ 배터리 사용: 옵션 배터리 팩 사용 시 최대 8시간 작동, 핫스왑 지원
사용 편의성 및 조작
✔️ 터치스크린 기반 UI 적용 (고급 Tektronix 제품과 동일한 인터페이스)
✔️ 직관적인 전면 패널과 컬러 LED 노브/버튼으로 사용성 향상
기능 및 분석 도구
✔️ FFT 기반 스펙트럼 분석 기능 포함
✔️ 파형 기반 커서, 자동 측정 무제한, 수학 연산(기본~고급) 지원
✔️ 사용자 정의 방정식 입력 기능 제공
✔️ MSO 모델에는 16 디지털 채널 내장
✔️ Bode Plot 기능 및 50MHz AFG, 패턴 제너레이터 기능 포함(옵션)
연결 및 소프트웨어
✔️ VNC 서버 내장으로 PC, 태블릿, 스마트폰에서 원격 제어 가능
✔️ TekDrive 클라우드 연동으로 파일 저장·공유 지원
✔️ TekScope 소프트웨어로 PC에서 오실로스코프 분석 가능 (6개월 무료)
✔️ KickStart로 데이터 수집/분석 자동화, Python 드라이버 지원
모델 라인업

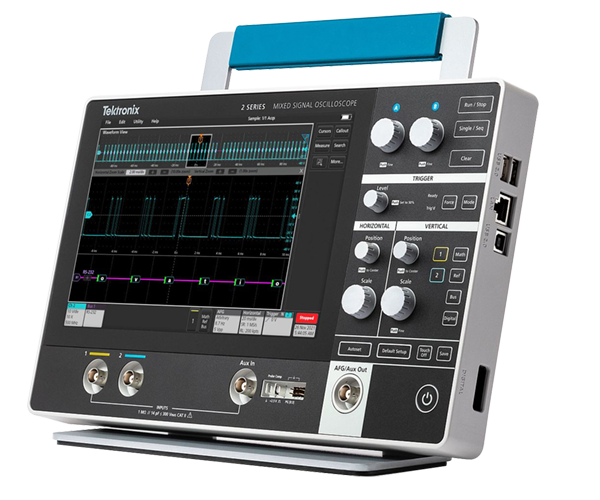

✔️ MSO22: 2 아날로그 채널 / 16 디지털 채널 / 70~500 MHz
✔️ MSO24: 4 아날로그 채널 / 16 디지털 채널 / 70~500 MHz
✔️ MSO22-EDU & MSO24-EDU: 교육용 모델로 70~200 MHz 대역폭 제한
