4선식(켈빈) 밀리옴 저항 측정 솔루션 – 창일테크 글 요약
1. 4선식 측정이 필요한 이유
2선식은 리드선 저항이 포함되어 1mΩ 이하 측정에서는 큰 오차(20% 이상) 발생.
접촉 불량, 산화, 손기름 등으로 오차가 더 커지므로 정밀 환경에는 적합하지 않음.

2. 4선식(켈빈) 측정 원리
**전류 인가 라인(I+·I−)**과 **전압 측정 라인(V+·V−)**을 분리.
전압 측정 경로에는 전류가 거의 흐르지 않아 리드선 전압강하가 발생하지 않음.
수 m 떨어진 DUT라도 정확한 밀리옴 측정 가능.

3. 적용 산업
의료기기, 항공우주, 전력·통신 인프라, 자동차 전장 하니스 등
→ 저저항 변화가 제품 성능·안전에 직접 영향을 주는 산업.

4. 창일테크의 4선식 솔루션

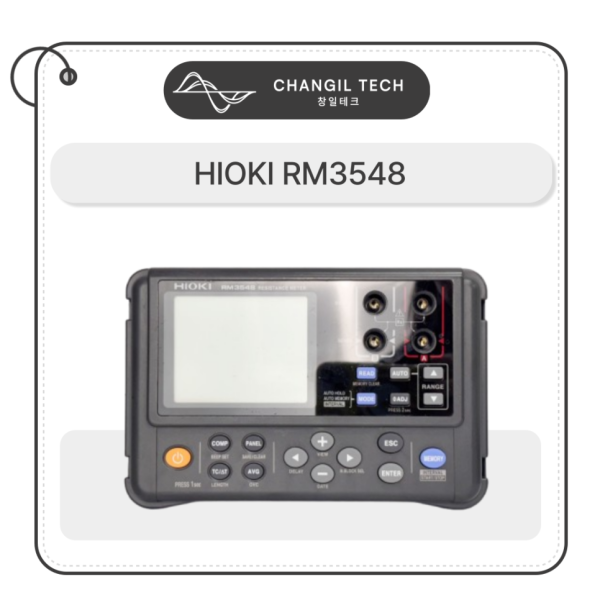

고정밀 DMM, 케이블 테스터, 절연·내전압 측정기 등 보유.
하나의 장비로 4선식 저항·절연·내전압·연속성 검사까지 수행 가능한 모델 제공.
판매·렌탈·대여 서비스 모두 제공 → 단기 프로젝트와 시험 운영에 유리.

5. 실제 정밀 측정 사례
22 AWG 7가닥 전선을 하나씩 절단하며 측정한 결과,
남은 가닥 수에 따라 저항이 계단식으로 증가하는 것이 정확히 포착됨.
→ 4선식으로 내부 단선, 손상 등의 미세 변화도 탐지 가능.

6. 테스트 픽스처 설계 노하우
핀당 두 개의 리드가 필요해 테스트 포인트가 2배 증가.
좁은 커넥터는 스플라이스 작업·열수축 튜브 절연 등 고급 설계 기술 필요.
창일테크는 이런 제작 경험과 설계 팁까지 지원.

7. 문의 안내
고객의 예산·목표·환경에 맞춘 맞춤형 계측 장비 추천.
4선식 측정이 필요한 프로젝트는 언제든 문의 가능.
